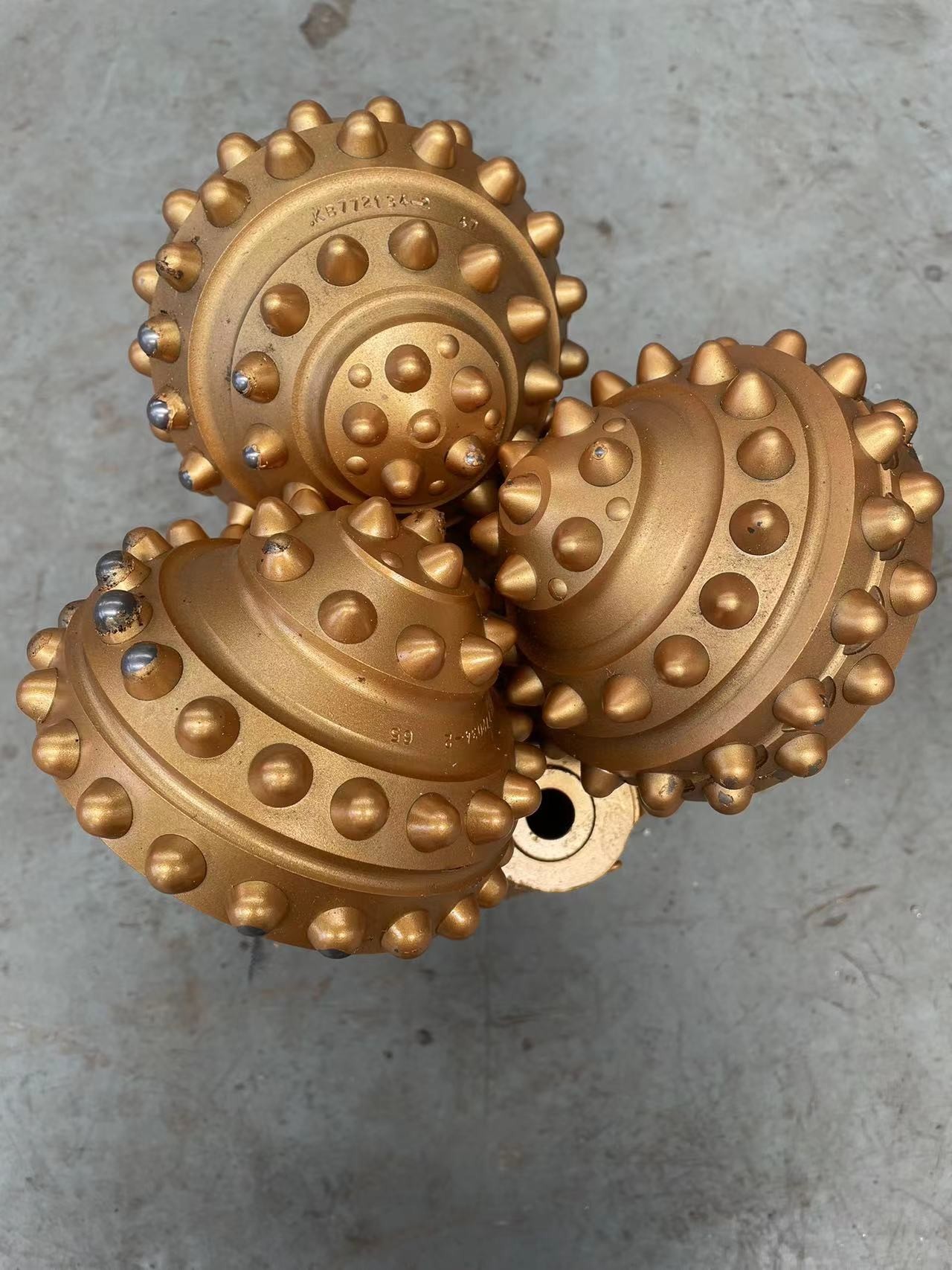

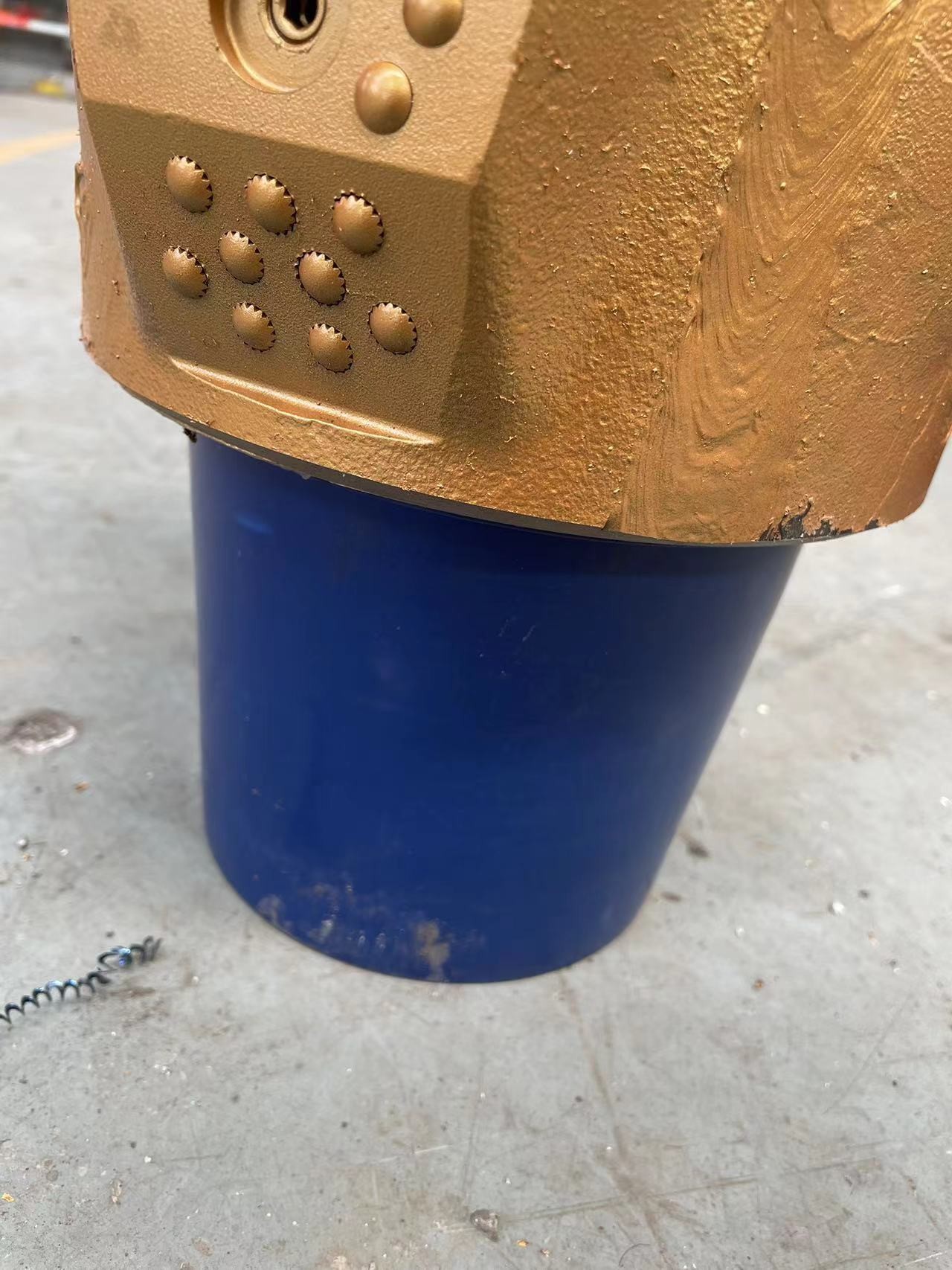

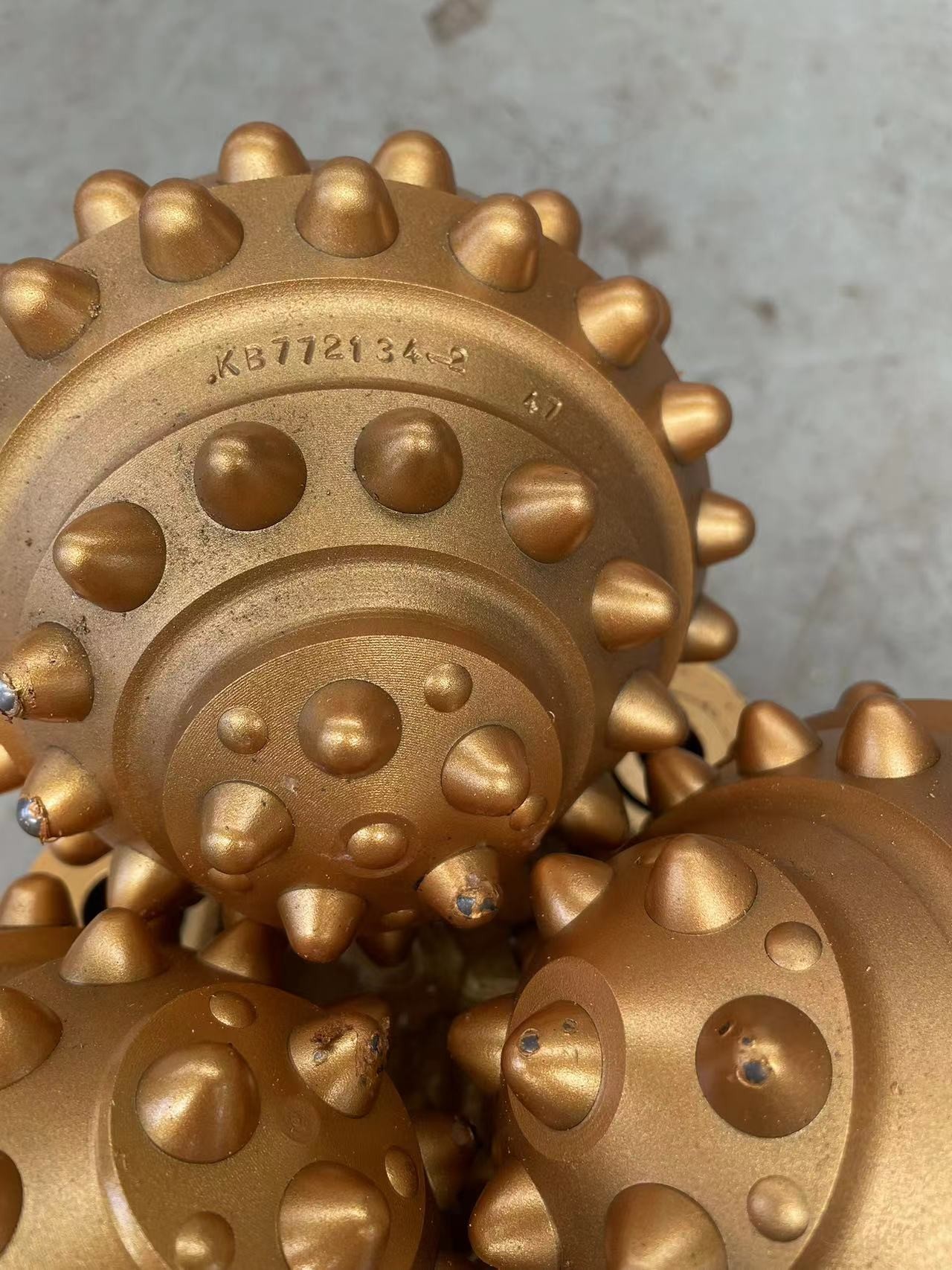

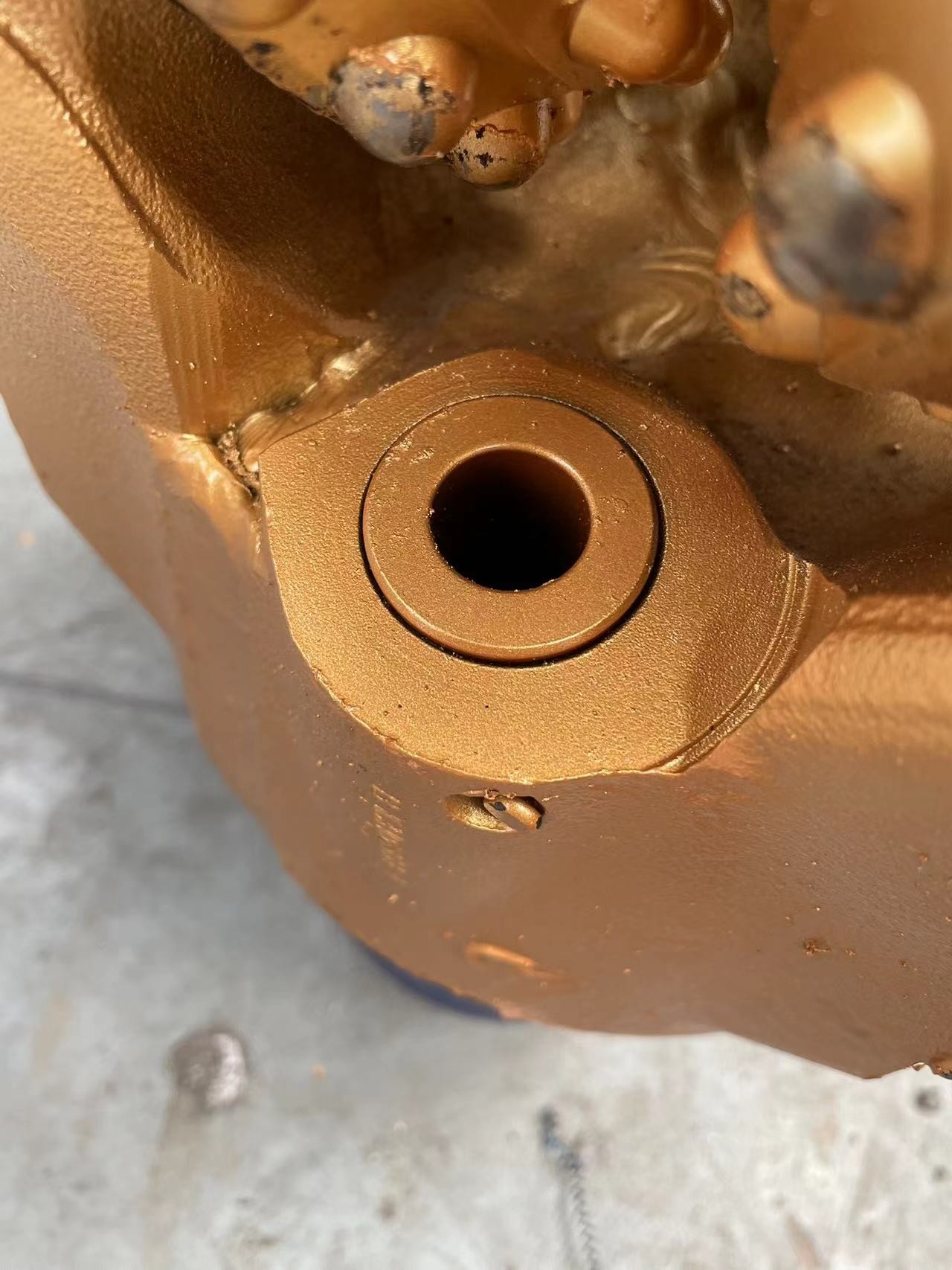

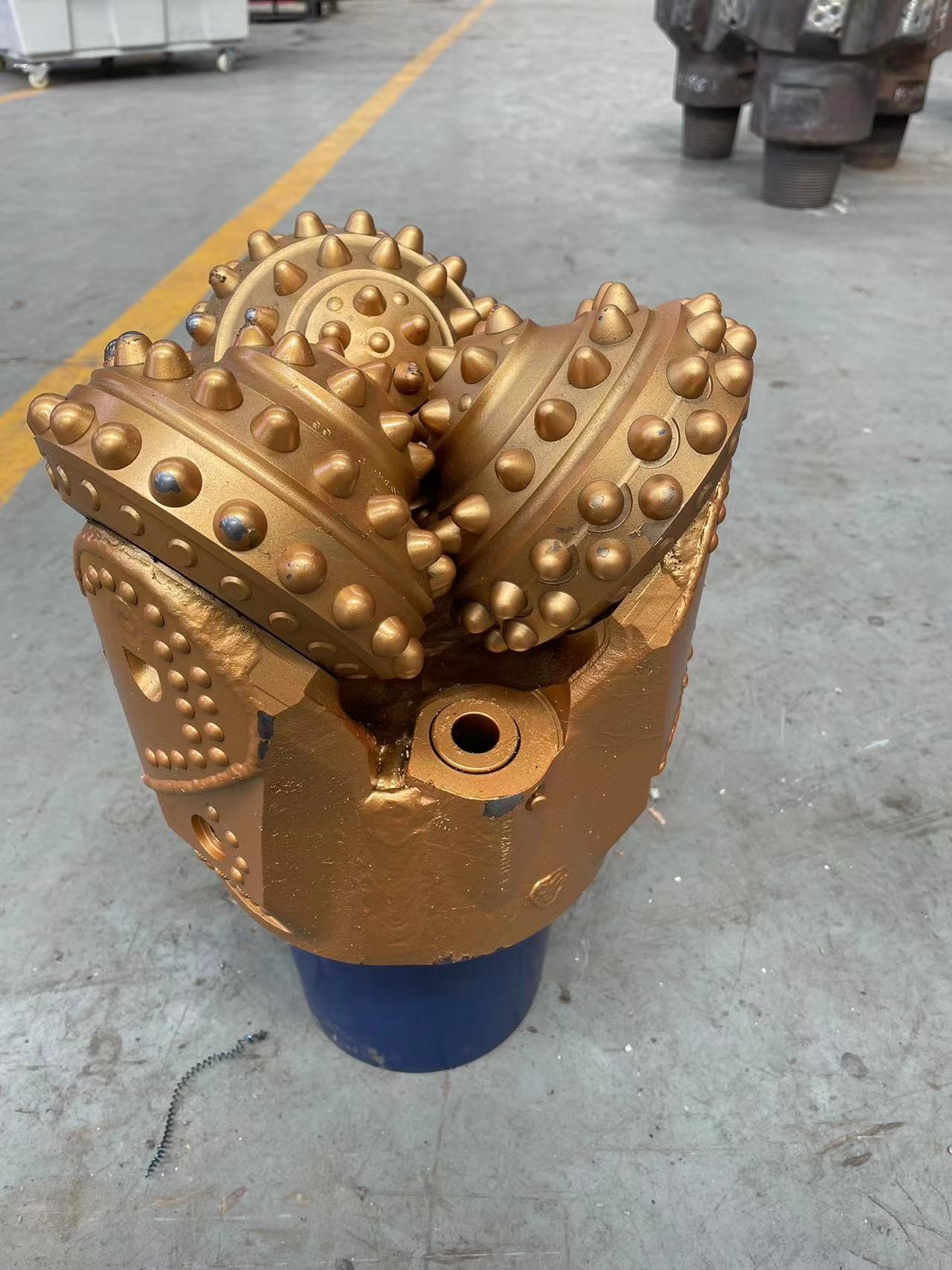

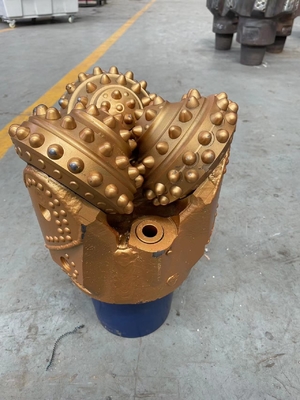

TCI Tricone Bit 9 -7/8 дюйма IADC 645 из API бурового инструмента

TCI Tricone Bit 9 7/8 дюймов IADC 645 API буровой инструмент

Описание:

Триконовый дрельчик - это механический дрельчик, расположенный в нижней части отверстия.Бит отрезает поверхность породы, которая просверливается через вращение и механическое трение, вызванное зубами битаТриконы предназначены для того, чтобы взять энергию вращающейся буровой струны и подачи грязи и применить эту силу для углубления скважины.

Спецификация:

Откуда ты знаешь качество триконы?

• Паспорт с кодом Tricon Bit IADC
• Tricone Bit из TCI & Options Steel зуб
• Tricone Bit Дополнительные вставки карбида вольфрама на рядах каблуков
• Покрытие карбидом вольфрама Tricone Bit на корпусах конусов
• Tricone Bit Diamond покрытые вольфрамовым карбидом вставки на габарите конусов
• Триконы из карбида вольфрама на хвосте рубашки ног
• Tricone Bit Дополнительная центральная сосна для очистки конусов

Особенность триконе бит заключается в том, что они поставляются со своим собственным паспортом, как показано ниже:

• Спецификация конусов
• Печать качества, подписанная лицом, изготовилшим и проверил бит
• Рекомендуемые параметры бурения для получения наилучшей производительности:
• Массовая масса
• Скорость вращения
• Объем промывки

Заявления

• Геотехническое исследование
• Добыча полезных ископаемых
• Геотехнические приборы
• Геофизика

Какой тип трикона вы выберете, зависит от геологии и диаметра скважины. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.



Типы триконовых подшипников

Существует в основном три типа конструкций подшипников, используемых в триконовых буровых битах:

• СТАНДАРТ открытый подшипник:
На этих кубиках конусы будут свободно вращаться.
• ПРЕЗИМАННЫЕ РОЛЬКОВЫЕ БИТЫ подшипников
Эти кусочки имеют O-Ring уплотнение с жировым резервуаром для охлаждения подшипника. уплотнения действуют как барьер против грязи и отсеков для защиты подшипников
• НАДОЛЖЕНИЕ НА РОЛЛЕ
Эти кусочки строго охлаждены маслом/маслом с носовыми подшипниками, O-Ring уплотнения и гонки для максимальной производительности.


Коды IADC

Коды IADC облегчают описание того, какой тип камня требуется.
Первые три цифры классифицируют бит в соответствии с формацией, которую он предназначен для бурения, и используемой конструкцией подшипника / уплотнения.
1, 2 и 3 обозначаютСТЕЛЬНЫЕ БИТЫ зубовс 1 для мягких, 2 для средних и 3 для твердых образований.
Коды 4, 5, 6, 7 и 8 обозначаютВставные биты карбида тунгенадля различной твердости формирования с 4 самыми мягкими и 8 самыми твердыми


Типы образования:
Ниже показана типичная формация и ее IADC ссылка
1 & 4 Мягкие образования с липкими слоями и низкой сжимательной прочностью, такие как глина, мармы.

1 & 4 Мягкие образования с низкой сжимательной прочностью, такие как марля, соль, ангидрит и сланцы.

5 Мягкие и средние образования с низкой сжимательной прочностью, перемещенные между собой твердыми слоями, такими как пески, сланцевые породы и мел.

2 или 6 Средне-жесткие плоские образования с высокой или очень высокой сжимательной прочностью, но с не абразивными или небольшими абразивными слоями, такими как сланцы, грязевик, песчаник, известняк,доломит и ангидрит.

3 или 7 Твердые и плотные образования с очень высокой сжимательной стойкостью и некоторыми абразивными слоями, такими как грязевик, песчаник и грязевик.

8 Чрезвычайно твердые и абразивные образования, такие как кварцит и вулканические породы.


Коды IADC- Цифры Первые три цифры классифицируют кубик в зависимости от формирования, которое он предназначен для бурения, и используемой конструкции подшипника / уплотнения.

Первая цифра1, 2 и 3 обозначаютСТЕЛЬНЫЕ БИТЫ зубовс 1 для мягких, 2 для средних и 3 для твердых образований.
4, 5, 6, 7 и 8ТУНГСТЕН-КАРБИДВставляйте биты для различной твердости формирования, причем 4 самые мягкие и 8 самые твердые.

Вторая цифра1, 2, 3 и 4 являются дальнейшим разбивкойформирование1 - самый мягкий и 4 - самый твердый.

Третья цифраЭта цифра будет классифицировать бит в соответствии сТип подшипника/печатиследующим образом:
Стандартный открытый ролик с подшипником Стандартный открытый ролик с подшипником
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

Четвертая цифраСледующие буквенные коды используются на четвертой цифре для обозначениядополнительные особенности: A. Воздушное применение R. Укрепленные сварки C. Центральный струй S. Стандартный стальный зуб D. Контроль отклонений X. Вставка подщелки E. Расширенный струй Y. Конический вставка G. Защита с дополнительным гаджетом Z. Другая форма вставки J.Отклонение струи
