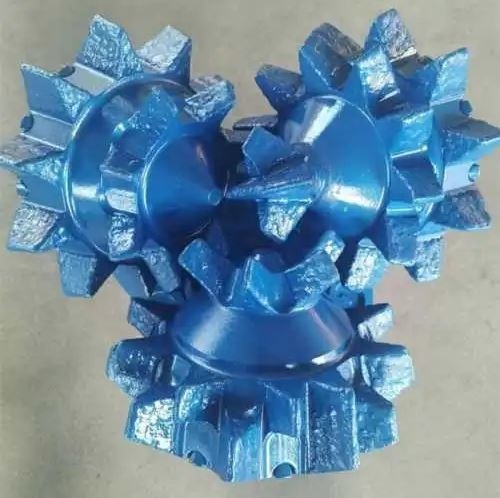

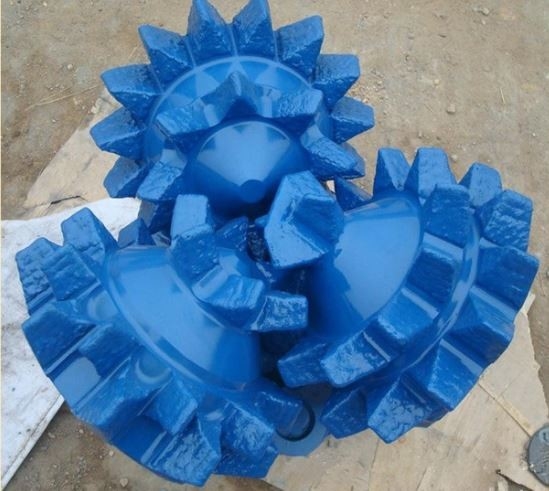

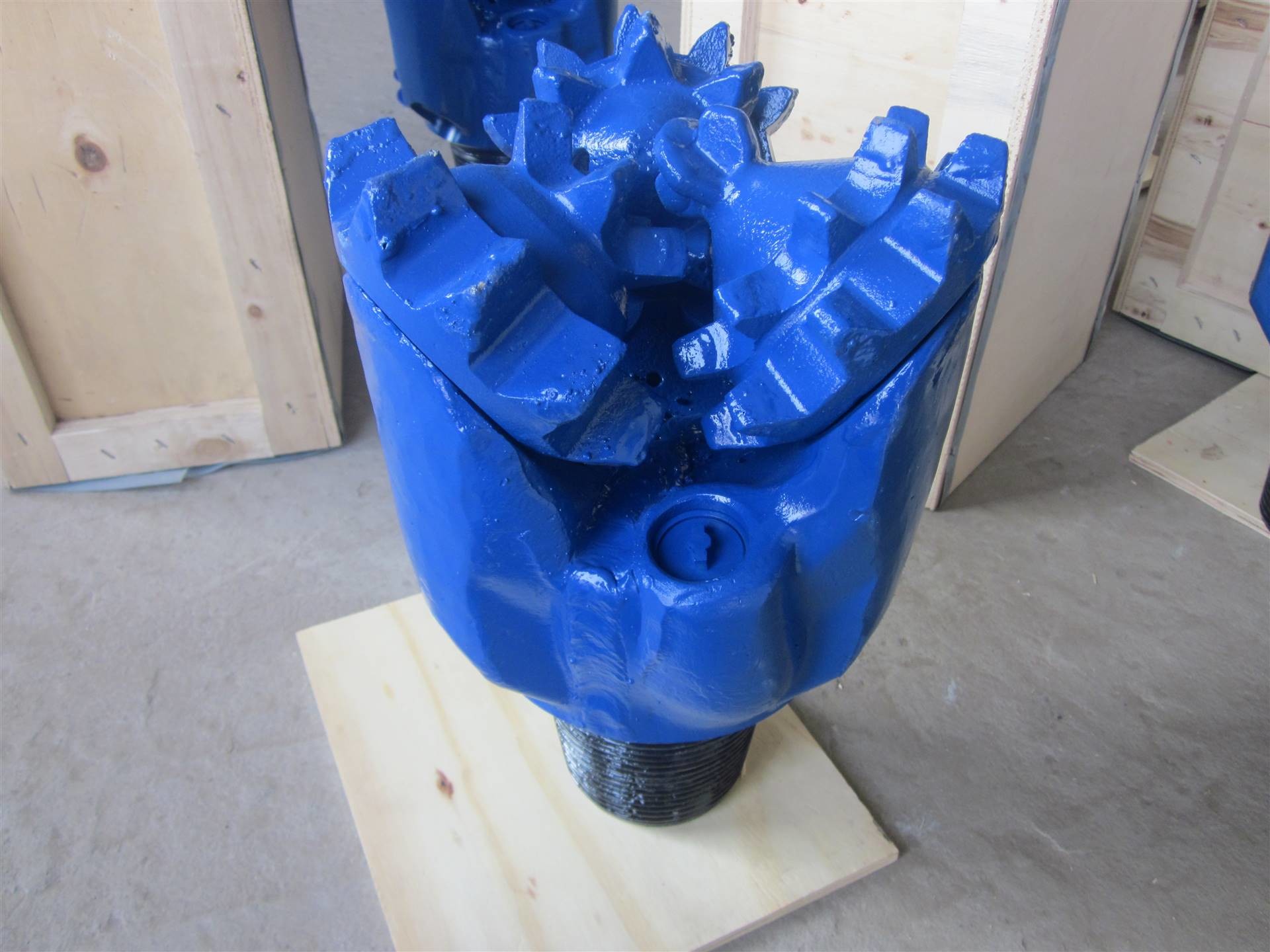

Трехконусное зубило 8-3/4 дюйма для бурения в горнодобывающей промышленности

Tri-Cone Bit 8-3/4-дюймовый бит для майнинга IADC 217 с REG 4-1/2 API-соединения

Описание

Бит трикона является важным компонентом нижнего отверстия, используемой в операциях бурения. Этот механический бурильный бит использует вращательное движение и механическое трение, генерируемое его зубами для удаления поверхности породы во время бурения. Его цель состоит в том, чтобы использовать энергию от вращающейся бурильной струны и снабжения грязи, эффективно применяя эту силу, чтобы облегчить углубление.

Спецификация битовых битов:

Как знать качество бита Tricone?

• Бит Tricone Bit IADC Code Passport
• Tricone Bit TCI и стальные зубные варианты
• Tricone Bit дополнительные вставки карбида вольфрама на каблуки
• Триконе бит вольфрамового карбида на конусных телах
• Tricone Bit Diamond Covert Carbide Carbide вставки на датчике конусов
• Tricone Bit вольфрамовые карбиды вставки на рубашке ног
• Tricone Bit дополнительное центральное сопло для чистки шишек

Функция Tricone Bit заключается в том, что они поставляются со своим собственным паспортом, как показано ниже:

• Спецификация конусов
• Качественная марка, подписанная человеком, который сделал и проверил бит
• Рекомендуемые параметры бурения, чтобы получить наилучшую производительность из бита:
• Бит веса
• Скорость вращения
• Промывка громкости

Приложения

• Геотехническое исследование
• Разведка добычи и зондирование
• Геотехнические инструменты
• Геофизика

Какой тип трикона вы выберете, зависит от геологии, в которой вы бушете, и диаметром скважины, которые вы бурение. Международная ассоциация подрядчиков по бурению (IADC) разработала систему легкого использования для выбора правильного трикона для вашей геологии с дополнительными функциями, такими как защита битов для продолжительного срока службы производства.



Типы подшипника трикона:

В основном есть три типа конструкций подшипника, используемых в битах для бурения Tricone:

• Стандартный ролик с открытым подшипником:
На этих битах конусы будут вращаться свободно. Этот тип бита имеет передний ряд шариковых подшипников и задний ряд роликовых подшипников.
• Биты запечатанного подшипника
Эти биты имеют уплотнительное кольцо с смазкой для охлаждения. Уплотнения действуют как барьер против грязи и черенков для защиты подшипников
• Журнал, несущие роликовые биты
Эти биты строго нефть/смазка, охлажденные носовыми подшипниками, уплотнительным кольцом и гонкой за максимальную производительность.


Коды IADC

Коды IADC облегчают описание того, какой рок требуется.
Первые три цифры классифицируют бит в соответствии с формированием, предназначенным для тренировки и используемой конструкции подшипника/уплотнения.
1, 2 и 3 обозначаютСтальные зубные битыс 1 для мягкого, 2 для среднего и 3 для жестких формирования.
Коды 4, 5, 6, 7 и 8 обозначеныВставка карбида вольфрамаДля различной твердости формирования с 4 мягкими и 8 самыми сложными


Типы формирования
Следующее показывает типичное формирование и его ссылку на IADC
1 и 4 мягкие образования с липкими слоями и низкой прочностью сжатия, такие как глина, марли.

1 и 4 мягкие образования с низкой прочностью сжатия, такие как Marl, соль, ангидрит и сланец.

5 мягких до средних образов с низкой прочностью сжатия и перекрытыми с твердыми слоями, такими как пески, сланец и мел.

2 или 6 средних-твердого плотного образования с высокой или очень высокой прочностью сжимания, но с неабразивными или небольшими абразивными слоями, такими как сланцы, аргиллит, песчаник, известняк, доломит и ангидрит.

3 или 7 жестких и плотных образов с очень высокой прочностью сжимания и некоторыми абразивными слоями, такими как алеолетный, песчаник и аргиллит.

8 чрезвычайно сложные и абразивные образования, такие как кварцит и вулканическая порода.


Коды IADC- Цифры первые три цифры классифицируют бит в соответствии с формированием, которое она предназначена для тренировки и используемой конструкции подшипника/уплотнения.

Первая цифра1, 2 и 3 обозначаютСтальные зубные битыс 1 для мягкого, 2 для среднего и 3 для жестких формирования.
4, 5, 6, 7 и 8 обозначаютКарбид вольфрамаВставьте биты для различной твердости формирования, а 4 - самая мягкая и 8 самых сложных.

Вторая цифра1, 2, 3 и 4 - дальнейшие разбивкиформацияс 1 самым мягким и 4 самым сложным.

Третья цифраЭта цифра будет классифицировать бит в соответствии сподшипник/ тип уплотненияследующее:
Стандартный открытый роликовый бит стандартный открытый подшипник, бит с роликами,
Стандартный ролик с открытым подшипником с воздушным охлаждением с защитой от датчика, который определяется как карбид вставки в пятке герметичного роликового подшипника, герметичного подшипника с запечатанным подшипником, с помощью журнала с защитой от запечатанного подшипника.

Четвертая цифраСледующие буквенные коды используются в четвертой цифровой позиции, чтобы указатьДополнительные функции: A. Air Application R. Усиленные сварные шеры C. Центральный дюйт С. Стандартный стальной зуб D. Управление отклонениями X. Вставка долота E. Расширенная Jet Y. Коническая вставка G. Дополнительная защита датчика Z. Другая форма вставки J. Отклонение JET отклонение
