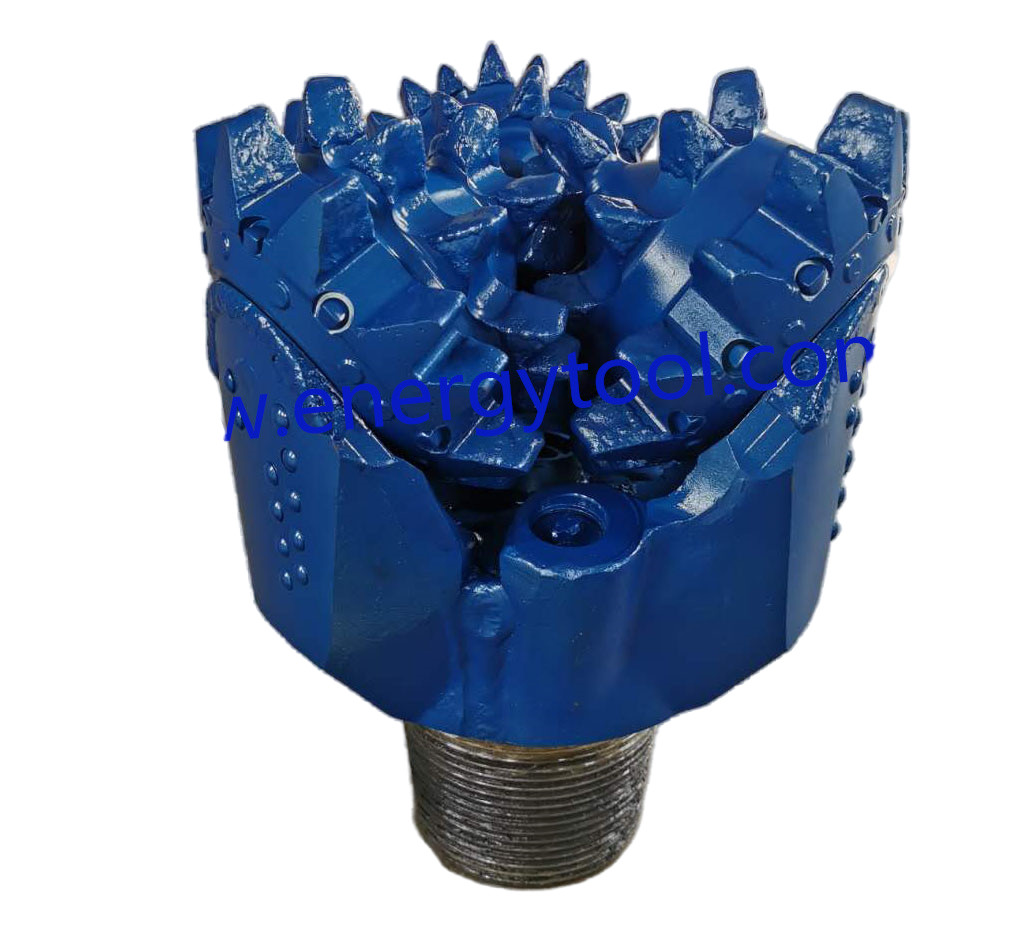

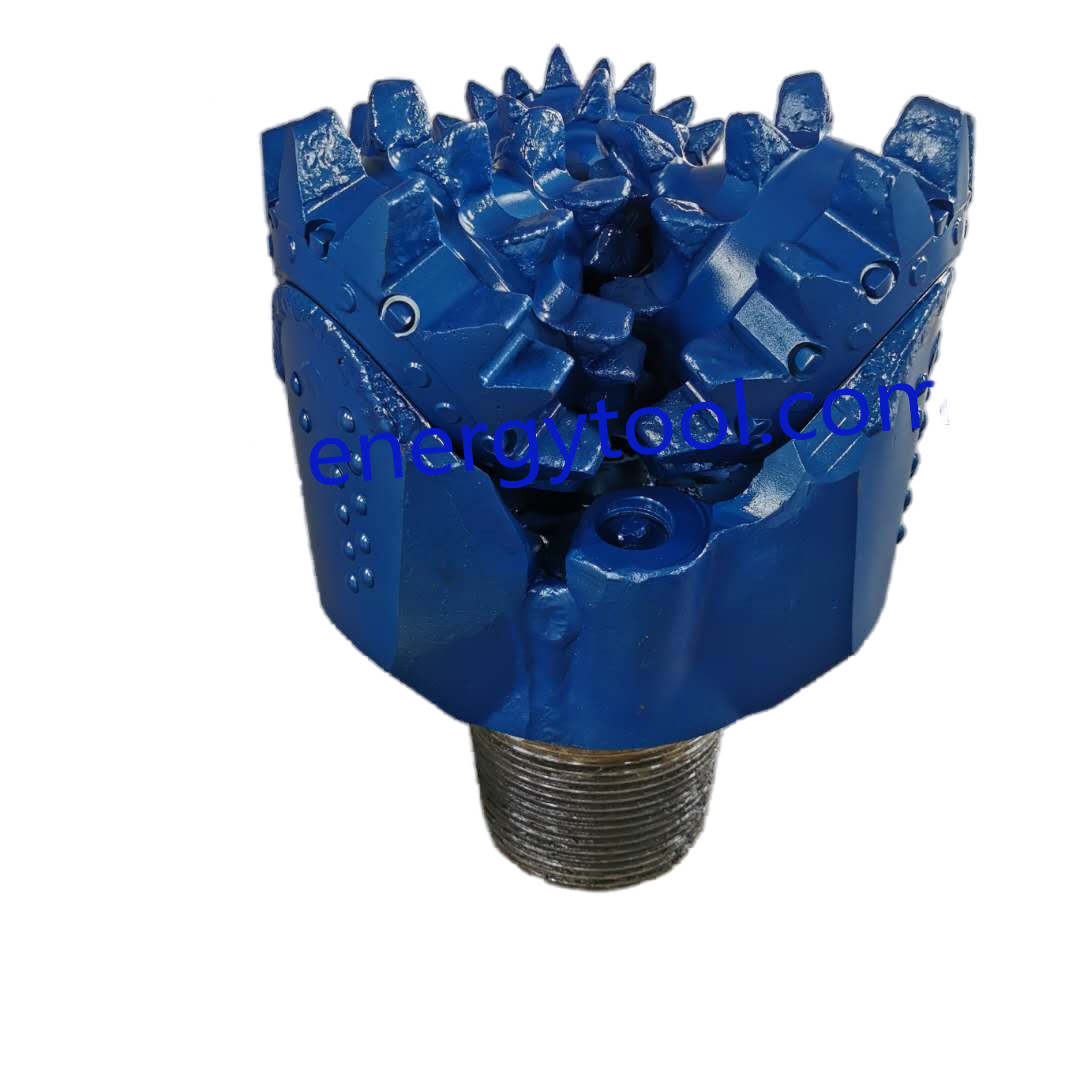

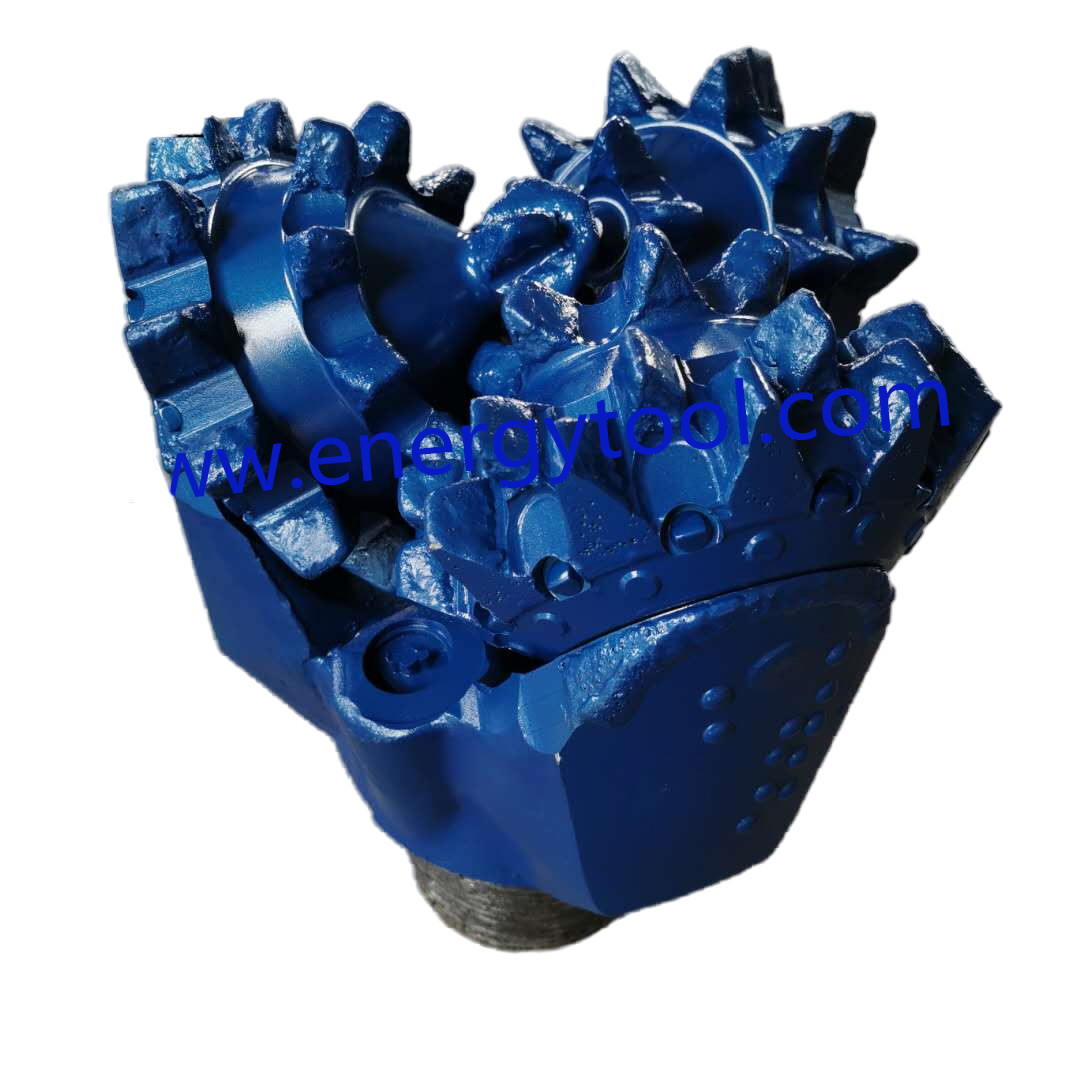

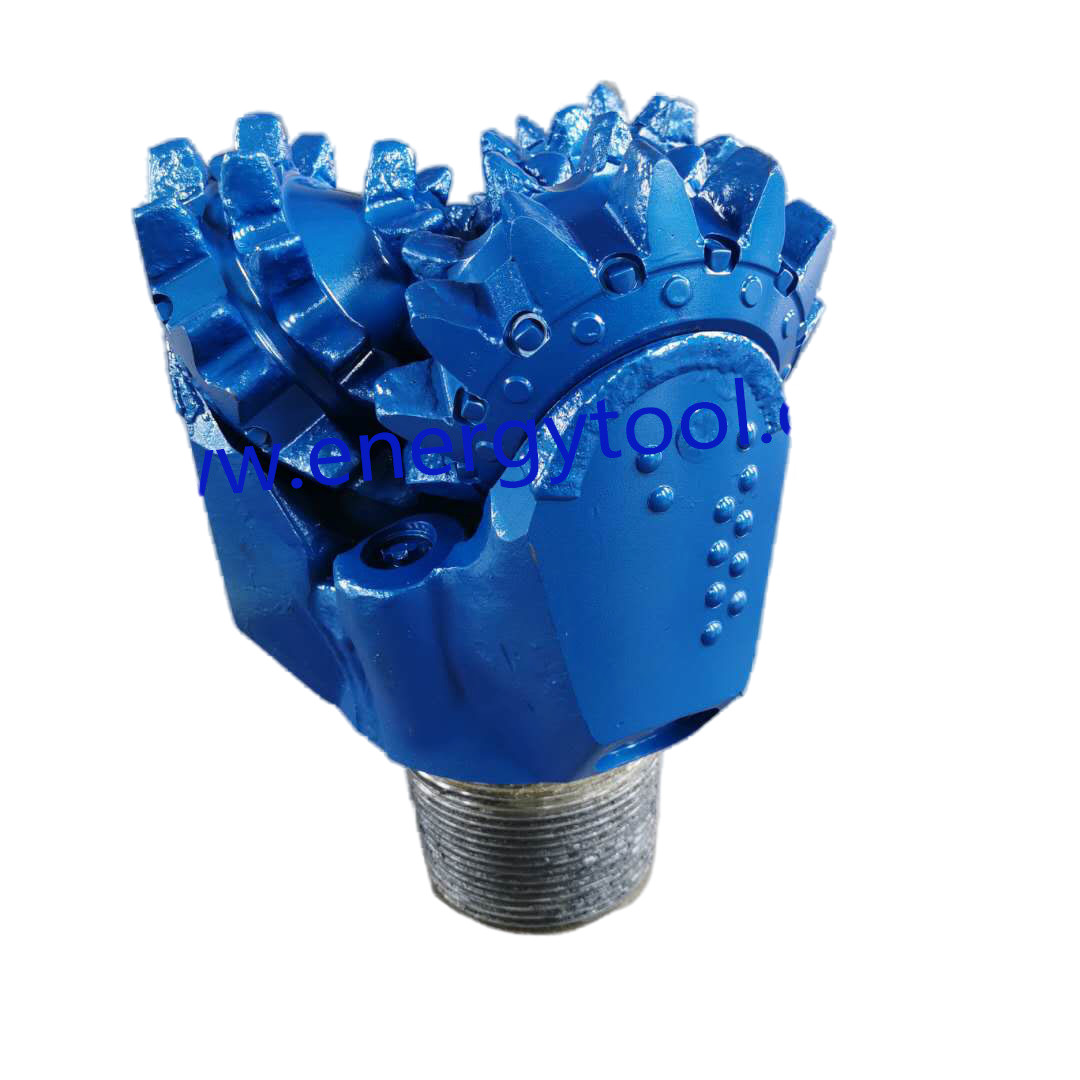

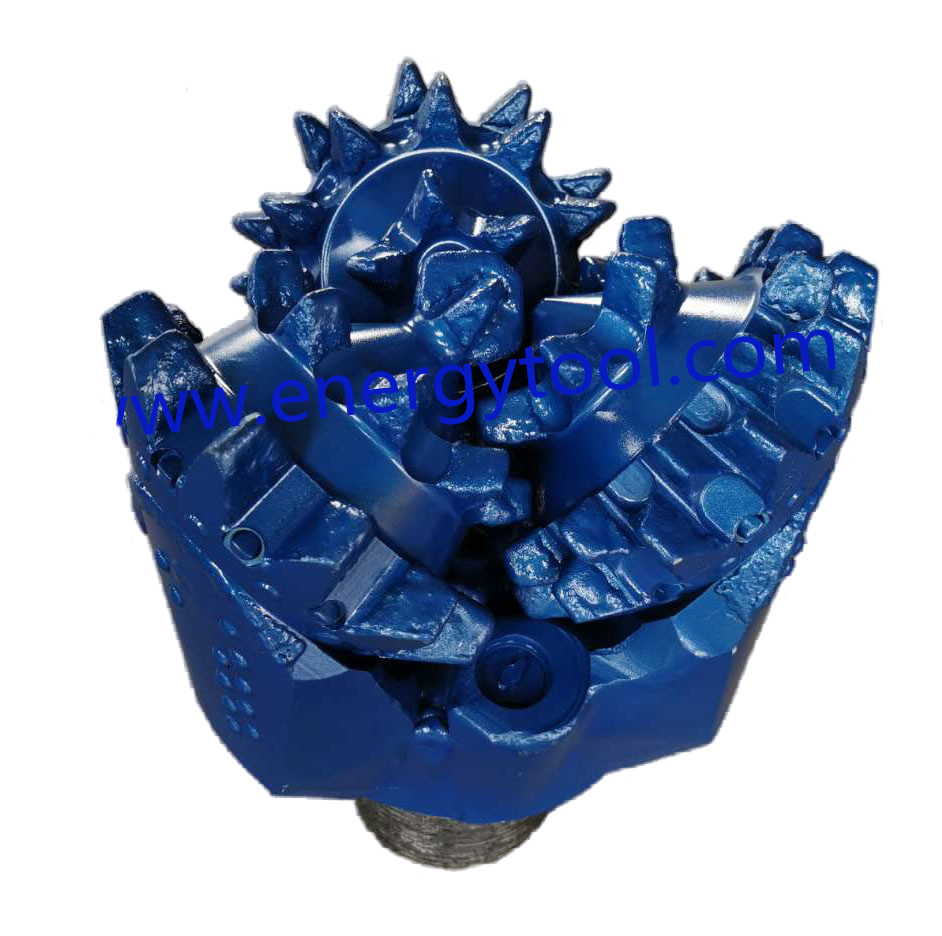

14 3/4" роликовый конус Добыча скважинные буровые инструменты Стальная фрезерная зубчатка

Классификация роликового конуса

Строки с конусами, как правило, классифицируются как вставки из карбида вольфрама (TCI) или с фрезованными зубами.

Для сравнения аналогичных продуктов от разных производителей,Международная ассоциация подрядчиков по бурению (IADC) установила единую систему классификации битов для наименования буровых битов..

Метод классификации роликовых конусов IADC

Метод классификации роликовых конусов IADC является общеотраслевым стандартом для описания роликовых конусовых конусов с измельченными зубами и вставками.

Эта система кодирования основана на ключевых критериях, связанных с проектированием и применением.

В настоящее время используемая версия была введена в 1992 году и включает в себя критерии, разработанные в сотрудничестве с производителями буровых приборов под эгидой Общества инженеров нефти.

Классификация IADC

Система классификации IADC представляет собой четырехзначный код, связанный с конструкцией и применением.

Первые три знака всегда являются числовыми;

Последний символ всегда в алфавитном порядке.

Первая цифра относится к серии бит, вторая - к типу бит, третья - к подшипникам и расположению габаритов, а четвертый (алфавитный) символ - к функциям бит.

Серия

Серия, первый символ в системе IADC, определяет общие характеристики формирования и разделяет зубные и вставные биты.Восемь серий или категорий используются для описания роликовых конусов.

Серии 1 - 3 применяются к зубчатым кускам;

серии 4 - 8 применяются к битам типа вставки.

Чем выше серийный номер, тем жестче или более абразивный тип породы.

Серия 1 представляет собой наиболее мягкие (наиболее простые применения бурения) для фрезовых зубчатых кусков;

Серия 3 представляет собой самые жесткие и абразивные приложения для измельченных зубных кусков.

Серия 4 представляет собой наиболее мягкие (наиболее простые применения бурения) для вставных битов,

Серия 8 представляет собой очень жесткие и абразивные приложения для вставных битов.

К сожалению, твердость породы не четко определена системой IADC.

Например, значение слов "жесткий" песчаник или "средне-мягкий" сланцевый камень является субъективным и подлежит определенной интерпретации.фактическая твердость скалы будет значительно варьироваться, в зависимости от таких факторов, как глубина, давление перебалансировки, пористость и другие, которые трудно измерить.

Тип

Второй символ в системе классификации IADC представляет тип бита, вставку или измельченный зуб, и описывает степень твердости образования.

Конструкция подшипников и защита габаритов

Третий символ IADC определяет как конструкцию подшипника, так и защиту габарита.

IADC определил семь категорий конструкции подшипников и защиты габаритов:

1. незапечатанные роликовые подшипники (также известные как открытые подшипники)
2. воздушно-охлажденный роликовый подшипник (разработанный для воздушного, пенного или туманного бурения)
3. незапечатанный роликовый подшипник, защищенный от размера
4. герметичное роликовое подшипник
5. запечатанный роликовый подшипник, защищенный от размера
6. герметичное трение подшипника
7. Заметьте, что "Gauge protected" указывает только на то, что бит имеет какую-то особенность, которая защищает или улучшает габарит бита.В качестве примеров, это может указывать на специальные вставки, расположенные в месте ряда каблуков (бока конуса) или вставки с бриллиантом на ряду габаритов.

Включенные функции

Четвертый символ, используемый в системе, определяет доступные функции.

IADC считает эту категорию необязательной. Этот алфавитный символ не всегда фиксируется на битовых записях, но обычно используется в каталогах и брошюрах производителей битов.

Категоризация IADC присваивает и определяет 16 идентификационных признаков.

В соответствии с правилами IADC может использоваться только один алфавитный признак.

Однако в дизайне битов часто сочетается несколько из этих функций.
