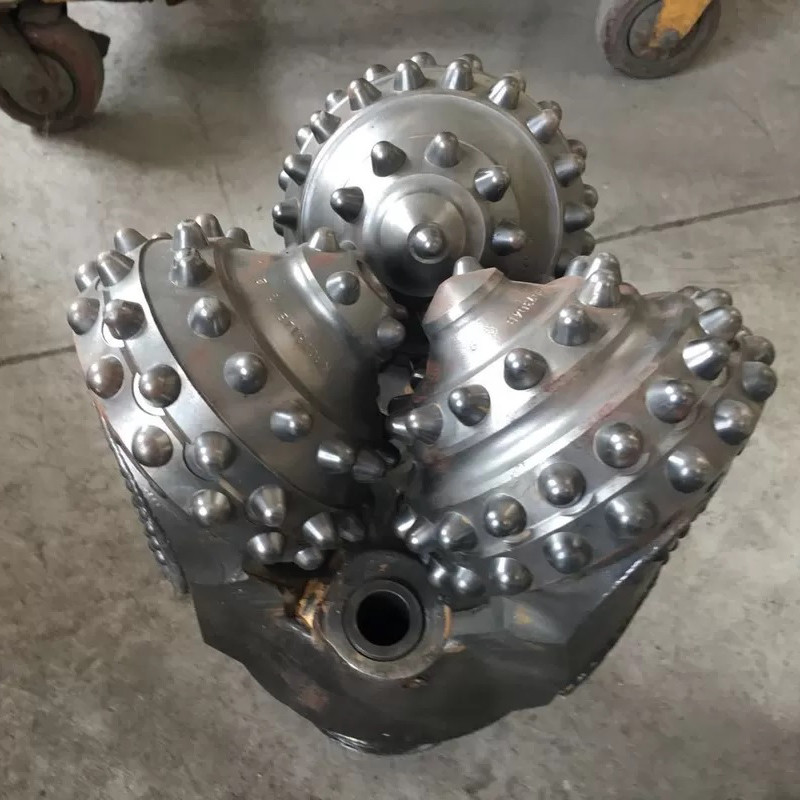

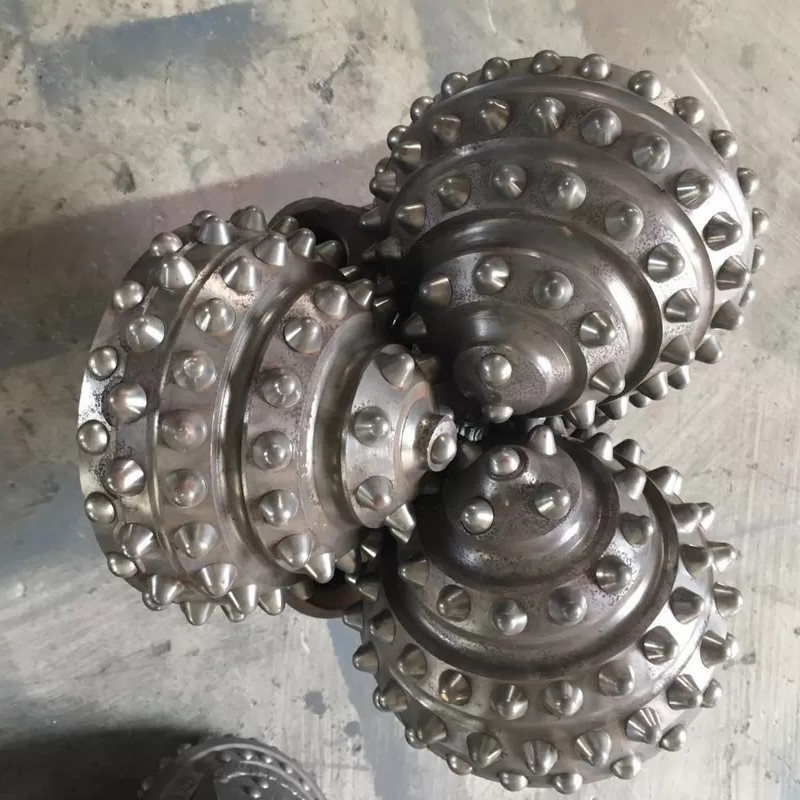

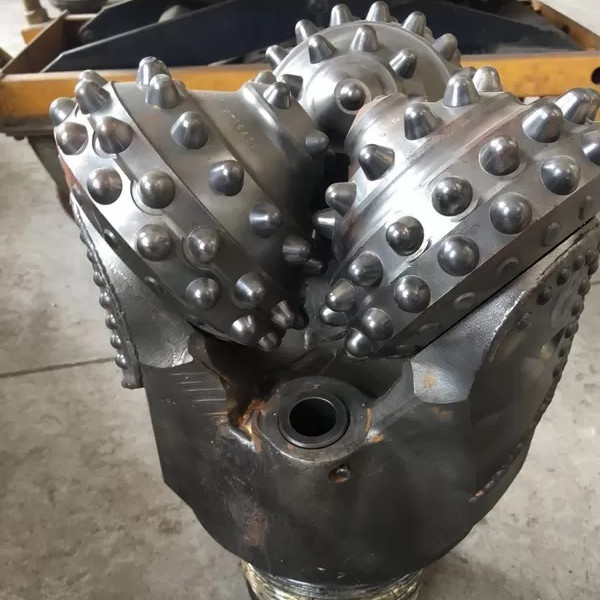

Rock Bit 9-7/8 дюйма IADC 735 Водододобывающий буровой инструмент

Rock Bit 9-7/8 дюйма IADC 735 Водододобывающий буровой инструмент

Описание

Триконный кусок является важнейшим компонентом сборочной сборки, используемой при бурении.Этот механический буровой трикон использует вращающее движение и механическое трение, генерируемое его зубами, чтобы удалить поверхность скалы во время буренияЕго цель - использовать энергию от вращающейся веревки сверла и подачи грязи, эффективно применяя эту силу для облегчения углубления скважины.

Спецификация:

Откуда ты знаешь качество трикона?

• Паспорт с кодом Tircone Bit IADC
• Тирконе Бит ТСИ и стальные зубные опции
• Tircone Bit Дополнительные вставки карбида вольфрама на рядах каблуков
• Тирконовая бит покрытие карбидом вольфрама на корпусах конусов
• Tircone Bit Diamond покрытые вольфрамовым карбидом вставки на габарите конусов
• Вставки из карбида вольфрама Tircone Bit на хвосте рубашки ног
• Tircone Bit Дополнительная центральная насадка для очистки конусов

Особенность трикона в том, что они поставляются с собственным паспортом, как показано ниже:

• Спецификация конусов
• Печать качества, подписанная лицом, изготовилшим и проверил бит
• Рекомендуемые параметры бурения для получения наилучшей производительности:
• Массовая масса
• Скорость вращения
• Объем промывки

Заявления

• Геотехническое исследование
• Добыча полезных ископаемых
• Геотехнические приборы
• Геофизика

Какой тип трикона вы выберете, зависит от геологии и диаметра скважины. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.



Типы подшипников
Существует в основном три типа конструкций подшипников, используемых в триконовых буровых битах:

• СТАНДАРТ открытый подшипник:
На этих кубиках конусы будут свободно вращаться.
• ПРЕЗИМАННЫЕ РОЛЬКОВЫЕ БИТЫ подшипников
Эти кусочки имеют O-Ring уплотнение с жировым резервуаром для охлаждения подшипника. уплотнения действуют как барьер против грязи и отсеков для защиты подшипников
• НАДОЛЖЕНИЕ НА РОЛЛЕ
Эти кусочки строго охлаждены маслом/маслом с носовыми подшипниками, O-Ring уплотнения и гонки для максимальной производительности.


IADC-коды бита Tricone

Коды IADC облегчают описание того, какой тип камня требуется.
Первые три цифры классифицируют бит в соответствии с формацией, которую он предназначен для бурения, и используемой конструкцией подшипника / уплотнения.
1, 2 и 3 обозначаютСТЕЛЬНЫЕ БИТЫ зубовс 1 для мягких, 2 для средних и 3 для твердых образований.
Коды 4, 5, 6, 7 и 8 обозначаютВставные биты карбида тунгенадля различной твердости формирования с 4 самыми мягкими и 8 самыми твердыми


Типы образования
Ниже показана типичная формация и ее IADC ссылка
1 & 4 Мягкие образования с липкими слоями и низкой сжимательной прочностью, такие как глина, мармы.

1 & 4 Мягкие образования с низкой сжимательной прочностью, такие как марля, соль, ангидрит и сланцы.

5 Мягкие и средние образования с низкой сжимательной прочностью, перемещенные между собой твердыми слоями, такими как пески, сланцевые породы и мел.

2 или 6 Средне-жесткие плоские образования с высокой или очень высокой сжимательной прочностью, но с не абразивными или небольшими абразивными слоями, такими как сланцы, грязевик, песчаник, известняк,доломит и ангидрит.

3 или 7 Твердые и плотные образования с очень высокой сжимательной стойкостью и некоторыми абразивными слоями, такими как грязевик, песчаник и грязевик.

8 Чрезвычайно твердые и абразивные образования, такие как кварцит и вулканические породы.


Коды IADC- Цифры Первые три цифры классифицируют кубик в зависимости от формирования, которое он предназначен для бурения, и используемой конструкции подшипника / уплотнения.

Первая цифра1, 2 и 3 обозначаютСТЕЛЬНЫЕ БИТЫ зубовс 1 для мягких, 2 для средних и 3 для твердых образований.
4, 5, 6, 7 и 8ТУНГСТЕН-КАРБИДВставляйте биты для различной твердости формирования, причем 4 самые мягкие и 8 самые твердые.

Вторая цифра1, 2, 3 и 4 являются дальнейшим разбивкойформирование1 - самый мягкий и 4 - самый твердый.

Третья цифраЭта цифра будет классифицировать бит в соответствии сТип подшипника/печатиследующим образом:
Стандартный открытый ролик с подшипником Стандартный открытый ролик с подшипником
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

Четвертая цифраСледующие буквенные коды используются на четвертой цифре для обозначениядополнительные особенности: A. Воздушное применение R. Укрепленные сварки C. Центральный струй S. Стандартный стальный зуб D. Контроль отклонений X. Вставка подщелки E. Расширенный струй Y. Конический вставка G. Защита с дополнительным гаджетом Z. Другая форма вставки J.Отклонение струи
