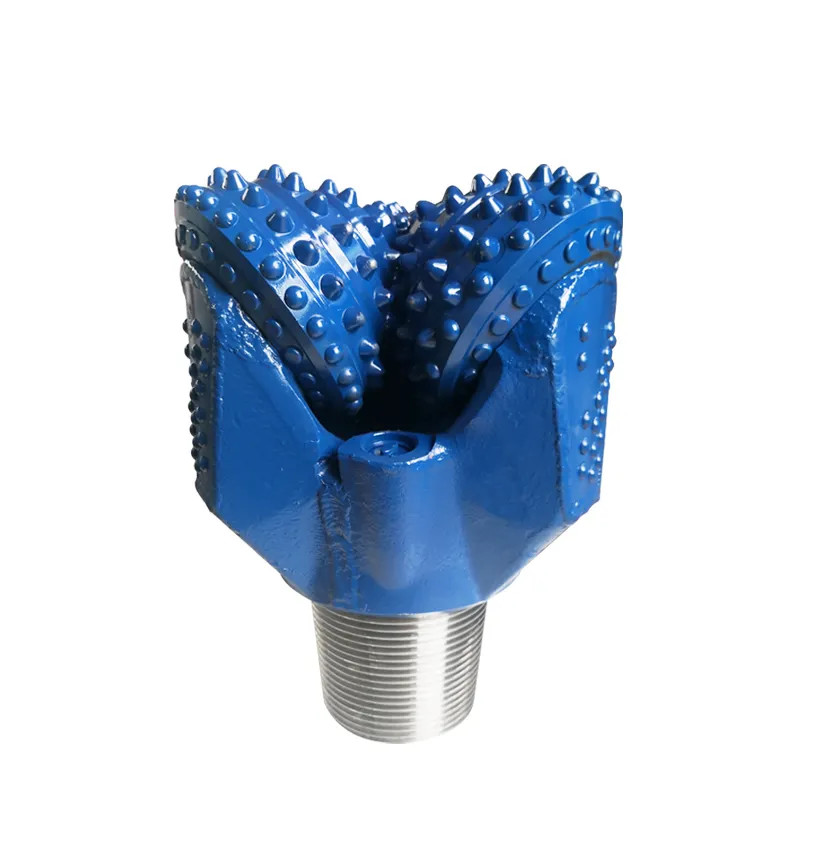

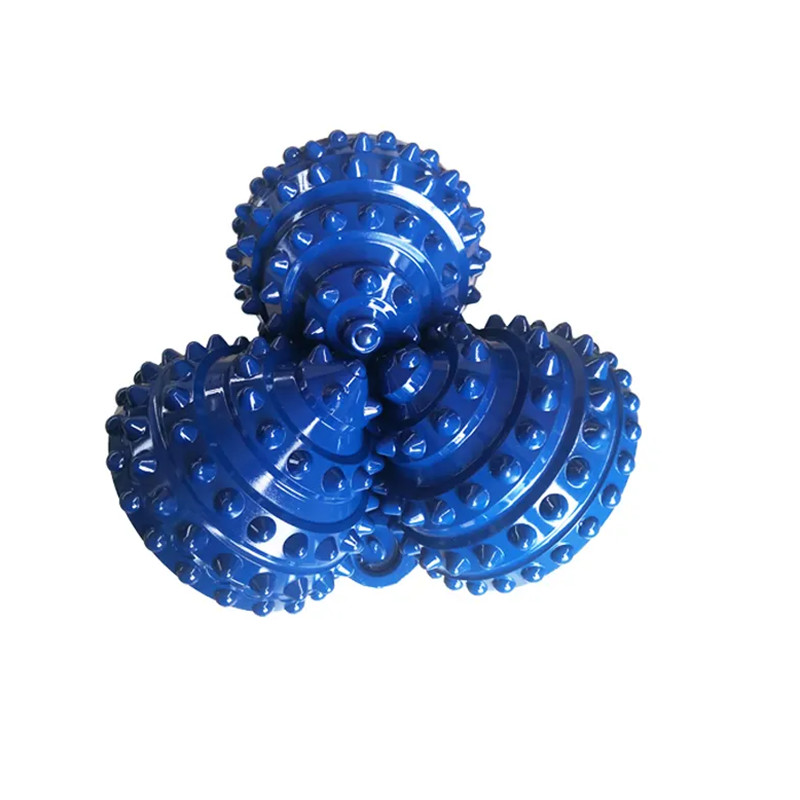

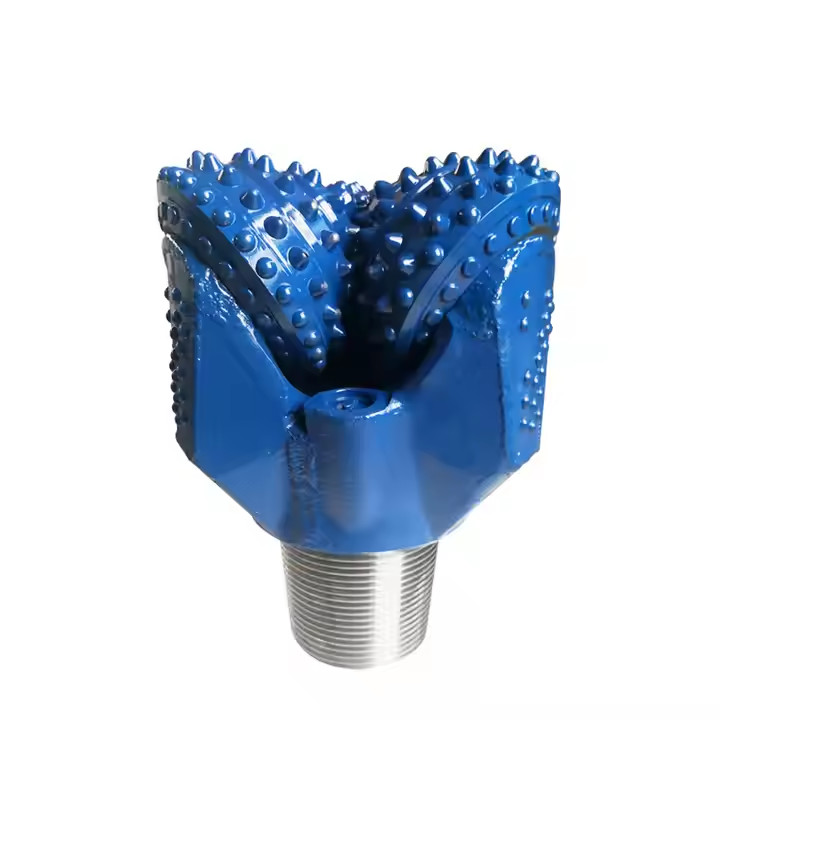

Ротационный 12- 1/4 дюймовый Tci Tricone Bit IADC 645

Ротационный буровой бит 12-1/4 дюймов TCI Tricone Бит IADC 645

Описание

Трикон играет жизненно важную роль в буровых операциях как часть сборки дна.Этот механический буровой при помощи вращения и механического трения, производимого его зубами, уничтожает поверхность скалы во время буренияЕе основная цель - использовать энергию, генерируемую вращающейся веревкой сверла и подачей грязи, эффективно используя эту силу для облегчения процесса углубления скважины.

Спецификация:

Откуда ты знаешь качество трикона?

• Паспорт с кодом Tricone Bit IADC
• Tricone Bit TCI & опции стальных зубов
• Tricone Bit Дополнительные вставки карбида вольфрама на рядах каблуков
• Покрытие карбидом вольфрама Tricone Bit на корпусах конусов
• Tricone Bit Diamond покрытые вольфрамовым карбидом вставки на габарите конусов
• Триконы из карбида вольфрама на хвосте рубашки ног
• Tricone Bit Дополнительная центральная сосна для очистки конусов

Особенность трикона в том, что они поставляются с собственным паспортом, как ниже:

• Спецификация конусов
• Печать качества, подписанная лицом, изготовилшим и проверил бит
• Рекомендуемые параметры бурения для получения наилучшей производительности:
• Массовая масса
• Скорость вращения
• Объем промывки

Заявления

• Геотехническое исследование
• Добыча полезных ископаемых
• Геотехнические приборы
• Геофизика

Какой трикон вы выберете, зависит от геологии и диаметра скважины. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.

Типы подшипников
Существует в основном три типа конструкций подшипников, используемых в триконовых буровых битах:

• СТАНДАРТ открытый подшипник:
На этих кубиках конусы будут свободно вращаться.
• ПРЕЗИМАННЫЕ РОЛЬКОВЫЕ БИТЫ ЛЕГЕРОВ
Эти кусочки имеют O-Ring уплотнение с жировым резервуаром для охлаждения подшипника. уплотнения действуют как барьер против грязи и отсеков для защиты подшипников
• НАДОЛЖЕНИЕ НА РОЛЛЕ
Эти кусочки строго охлаждены маслом/маслом с носовыми подшипниками, O-Ring уплотнения и гонки для максимальной производительности.


Коды IADC

Коды IADC облегчают описание того, какой тип камня требуется.
Первые три цифры классифицируют бит в соответствии с формацией, которую он предназначен для бурения, и используемой конструкцией подшипника / уплотнения.
1, 2 и 3 обозначаютСТЕЛЬНЫЕ БИТЫ зубовс 1 для мягких, 2 для средних и 3 для твердых образований.
Коды 4, 5, 6, 7 и 8 обозначаютВставные биты карбида тунгенадля различной твердости формирования с 4 самыми мягкими и 8 самыми твердыми


Типы образования

Ниже показана типичная формация и ее IADC ссылка
1 & 4 Мягкие образования с липкими слоями и низкой сжимательной прочностью, такие как глина, мармы.

1 & 4 Мягкие образования с низкой сжимательной прочностью, такие как марля, соль, ангидрит и сланцы.

5 Мягкие и средние образования с низкой сжимательной прочностью, перемещенные между собой твердыми слоями, такими как пески, сланцевые породы и мел.

2 или 6 Средне-жесткие плоские образования с высокой или очень высокой сжимательной прочностью, но с не абразивными или небольшими абразивными слоями, такими как сланцы, грязевик, песчаник, известняк,доломит и ангидрит.

3 или 7 Твердые и плотные образования с очень высокой сжимательной стойкостью и некоторыми абразивными слоями, такими как грязевик, песчаник и грязевик.

8 Чрезвычайно твердые и абразивные образования, такие как кварцит и вулканические породы.


Коды IADC- Цифры Первые три цифры классифицируют кубик в зависимости от формирования, которое он предназначен для бурения, и используемой конструкции подшипника / уплотнения.

Первая цифра1, 2 и 3 обозначаютСТЕЛЬНЫЕ БИТЫ зубовс 1 для мягких, 2 для средних и 3 для твердых образований.
4, 5, 6, 7 и 8ТУНГСТЕН-КАРБИДВставляйте биты для различной твердости формирования, причем 4 самые мягкие и 8 самые твердые.

Вторая цифра1, 2, 3 и 4 являются дальнейшим разбивкойформирование1 - самый мягкий и 4 - самый твердый.

Третья цифраЭта цифра будет классифицировать бит в соответствии сТип подшипника/печатиследующим образом:
Стандартный открытый ролик с подшипником Стандартный открытый ролик с подшипником
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

Четвертая цифраСледующие буквенные коды используются на четвертой цифре для обозначениядополнительные особенности: A. Воздушное применение R. Укрепленные сварки C. Центральный струй S. Стандартный стальной зуб D. Контроль отклонений X. Вставка подщелки E. Расширенный струй Y. Конический вставка G. Защита с дополнительным гаджетом Z. Другая форма вставки J.Отклонение струи
