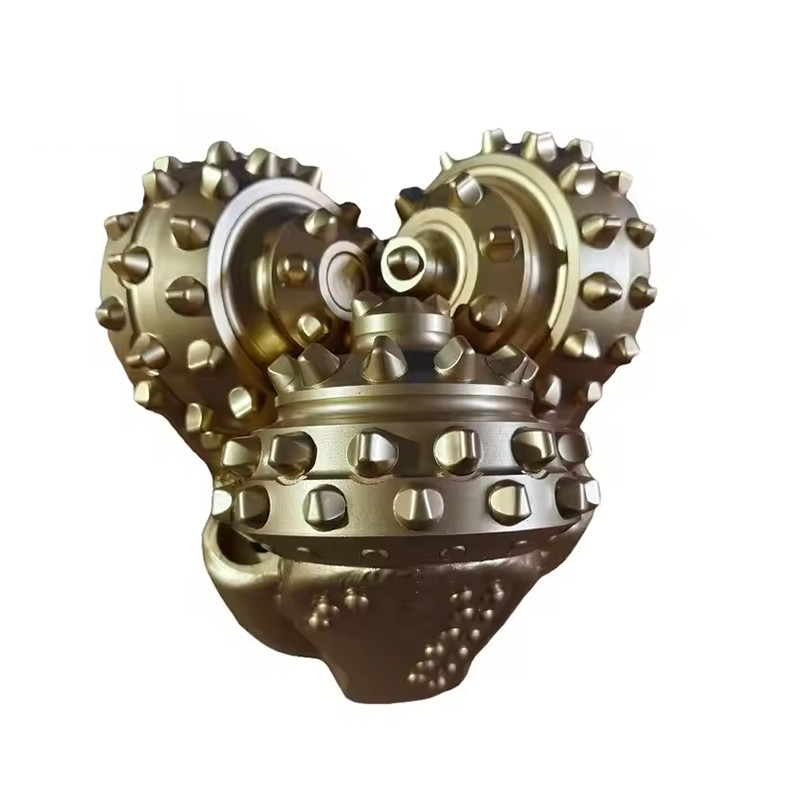

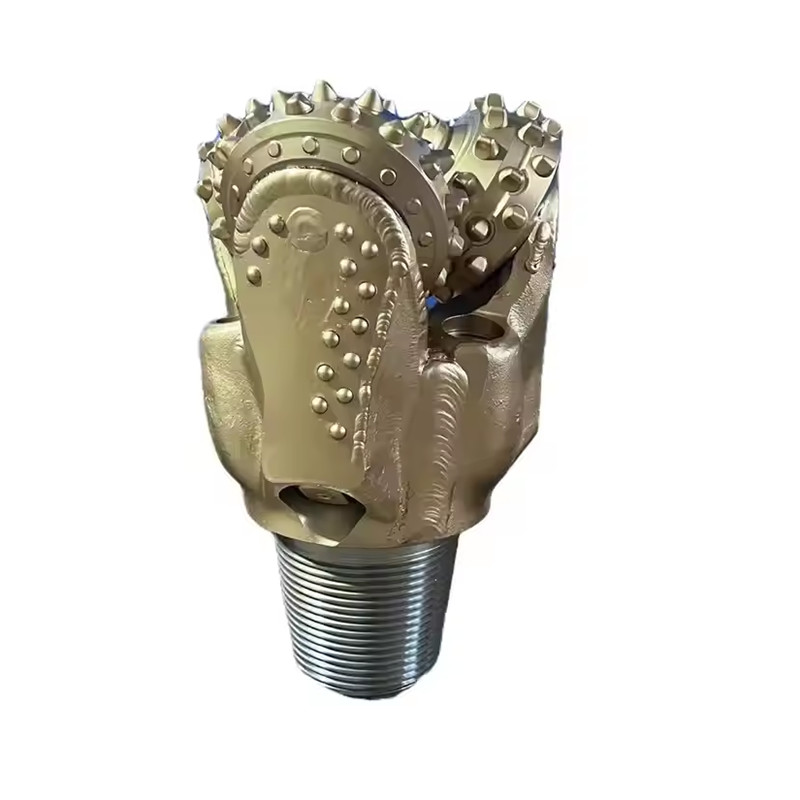

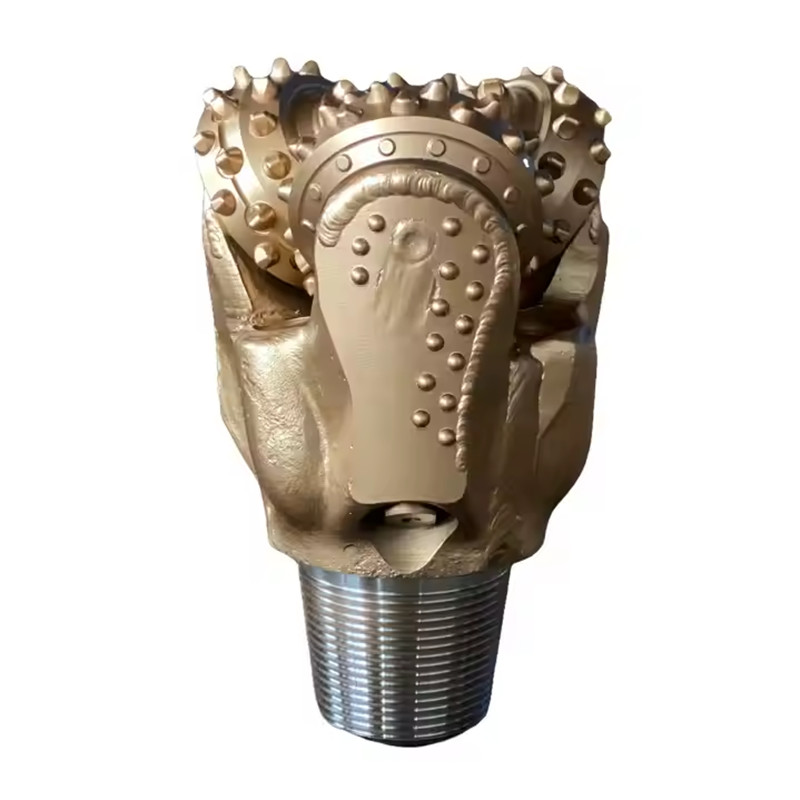

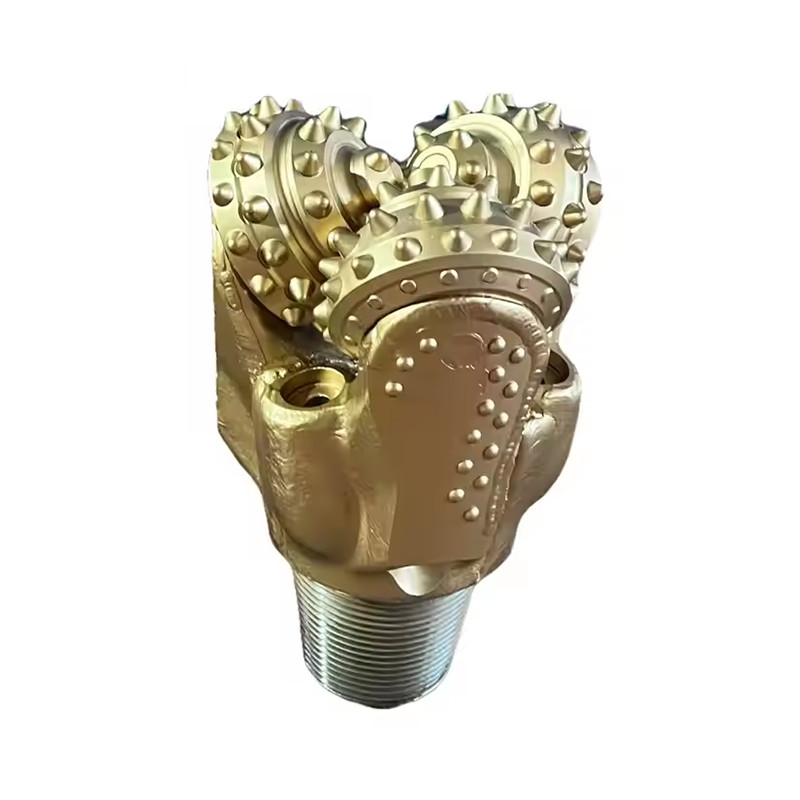

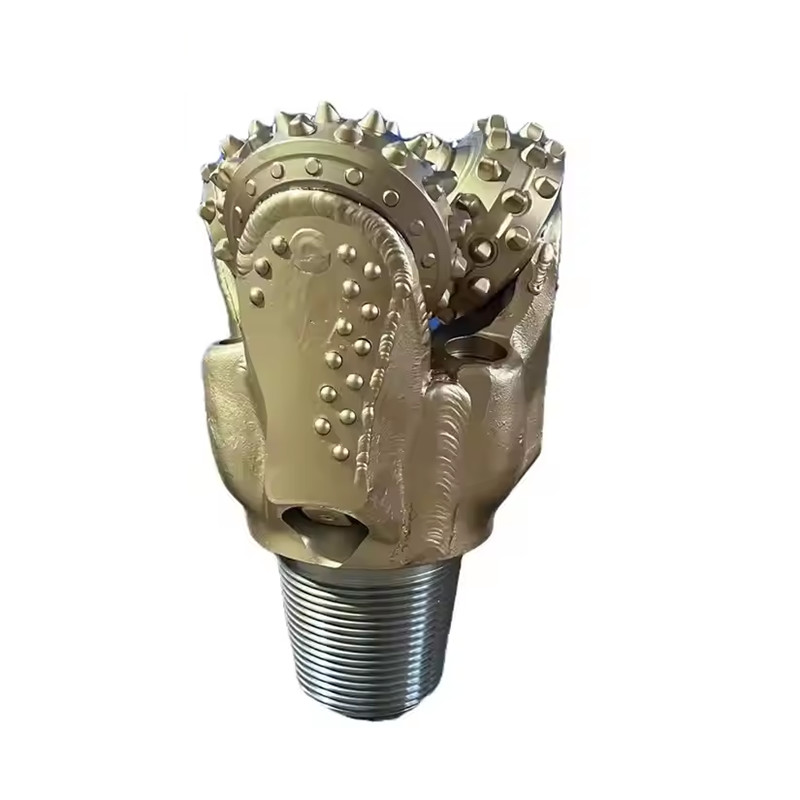

Роликовая шарошечная фреза для бурения нефтяных, газовых и водяных скважин

Описание

Коронка трикона является неотъемлемым компонентом компоновки низа бурильной колонны, используемой при бурении. Эта механическая буровая коронка использует вращательное движение и механическое трение, создаваемое ее зубьями, для удаления поверхности породы во время бурения. Ее назначение — использовать энергию вращающейся бурильной колонны и подаваемого бурового раствора, эффективно применяя эту силу для углубления скважины.

Спецификация :

Применение

• Геотехнические исследования
• Разведка полезных ископаемых и зондирование
• Геотехническое приборостроение
• Геофизика

Тип трикона, который вы выбираете, зависит от геологии, в которой вы бурите, и диаметров буримой скважины. Международная ассоциация буровых подрядчиков (IADC) разработала простую в использовании систему для выбора правильного трикона для вашей геологии с дополнительными функциями, такими как защита долота для более длительного срока службы.

Типы подшипников
Существует в основном три типа подшипниковых конструкций, используемых в буровых долотах трикона:

• СТАНДАРТНОЕ ОТКРЫТОЕ РОЛИКОВОЕ ДОЛОТО:
На этих долотах конусы вращаются свободно. Этот тип долота имеет передний ряд шарикоподшипников и задний ряд роликоподшипников.
• РОЛИКОВЫЕ ДОЛОТА С ГЕРМЕТИЧНЫМИ ПОДШИПНИКАМИ
Эти долота имеют уплотнительное кольцо с резервуаром для смазки для охлаждения подшипников. Уплотнения действуют как барьер против грязи и выбуренной породы для защиты подшипников.
• РОЛИКОВЫЕ ДОЛОТА С ЖУРНАЛЬНЫМИ ПОДШИПНИКАМИ
Эти долота охлаждаются исключительно маслом/смазкой с носовыми подшипниками, уплотнительным кольцом и дорожкой для максимальной производительности.


Коды IADC

Коды IADC облегчают описание требуемого типа бурового долота.
Первые три цифры классифицируют долото в соответствии с породой, для которой оно предназначено, и используемым типом подшипника/уплотнения.
1, 2 и 3 обозначают СТАЛЬНЫЕ ЗУБОВЫЕ ДОЛОТА с 1 для мягких, 2 для средних и 3 для твердых пород.
Коды 4, 5, 6, 7 и 8 обозначают ТВЕРДОСПЛАВНЫЕ ВСТАВКИ для различных твердостей пород, где 4 — самая мягкая, а 8 — самая твердая.


Типы пород
Ниже показаны типичные породы и их ссылки по IADC
1 и 4 Мягкие породы с липкими слоями и низкой прочностью на сжатие, такие как глина, мергель.

1 и 4 Мягкие породы с низкой прочностью на сжатие, такие как мергель, соль, ангидрит и сланец.

5 Мягкие и средне-твердые породы с низкой прочностью на сжатие и прослоями твердых пород, такие как пески, сланец и мел.

2 или 6 Средне-твердые плотные породы с высокой и очень высокой прочностью на сжатие, но с неабразивными или малоабразивными слоями, такими как сланцы, аргиллиты, песчаники, известняки, доломиты и ангидриты.

3 или 7 Твердые и плотные породы с очень высокой прочностью на сжатие и некоторыми абразивными слоями, такие как алевролиты, песчаники и аргиллиты.

8 Чрезвычайно твердые и абразивные породы, такие как кварцит и вулканические породы.


Коды IADC - Цифры Первые три цифры классифицируют долото в соответствии с породой, для которой оно предназначено, и используемым типом подшипника/уплотнения.

Первая цифра 1, 2 и 3 обозначают СТАЛЬНЫЕ ЗУБОВЫЕ ДОЛОТА с 1 для мягких, 2 для средних и 3 для твердых пород.
4, 5, 6, 7 и 8 обозначают ТВЕРДОСПЛАВНЫЕ ВСТАВКИ для различных твердостей пород, где 4 — самая мягкая, а 8 — самая твердая.

Вторая цифра 1, 2, 3 и 4 — дальнейшее разделение породы с 1 — самой мягкой и 4 — самой твердой.

Третья цифра Эта цифра классифицирует долото в соответствии с типом подшипника/уплотнения следующим образом:
Стандартное открытое роликовое долото Стандартное открытое роликовое долото,
с воздушным охлаждением Стандартное открытое роликовое долото с защитой по диаметру, которая определяется как твердосплавные вставки в пятке конуса Роликовое долото с герметичным подшипником Роликовое долото с герметичным подшипником с защитой по диаметру Журнальное долото с герметичным подшипником Журнальное долото с герметичным подшипником с защитой по диаметру.

Четвертая цифра Следующие буквенные коды используются в позиции четвертой цифры для обозначения дополнительных функций: A. Воздушное применение R. Усиленные сварные швы C. Центральное сопло S. Стандартное стальное зубчатое D. Контроль отклонения X. Зубило с вставкой E. Расширенное сопло Y. Коническая вставка G. Дополнительная защита по диаметру Z. Другая форма вставки J. Отклонение струи
