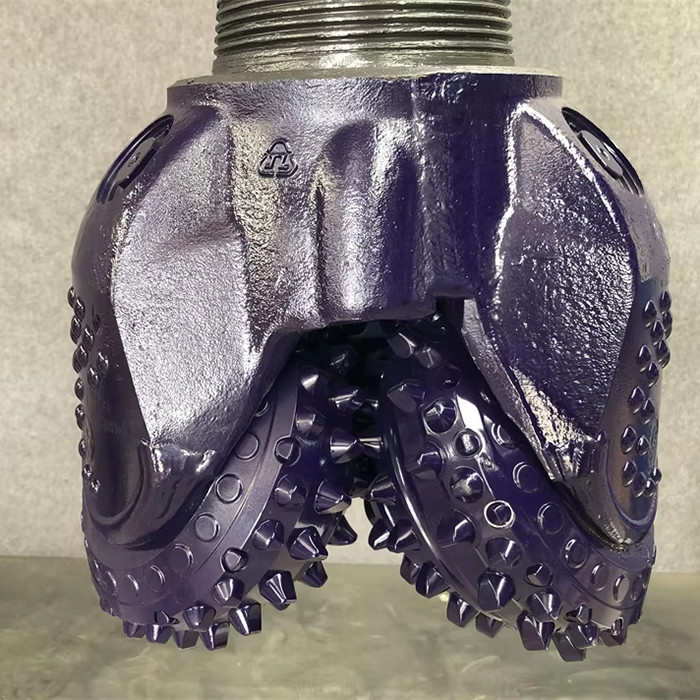

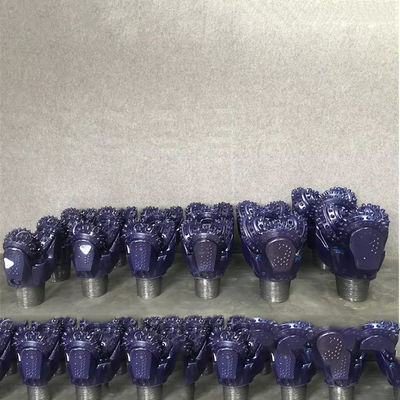

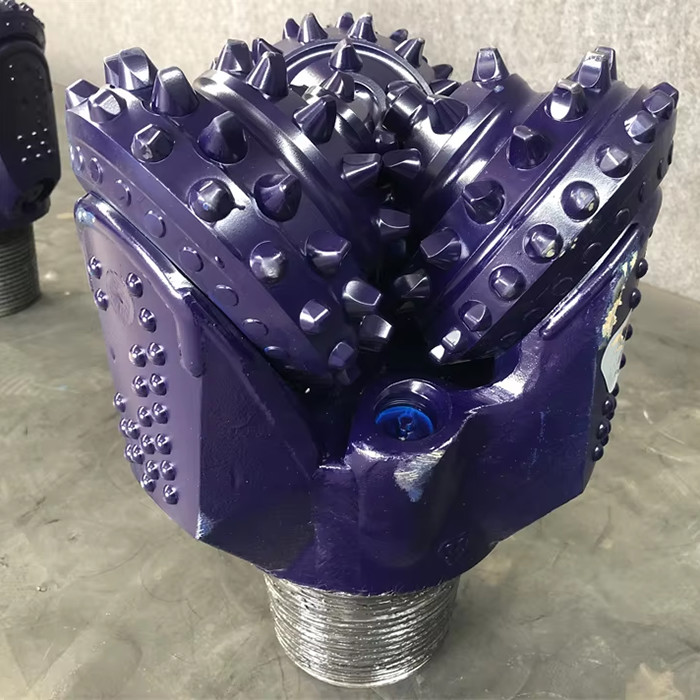

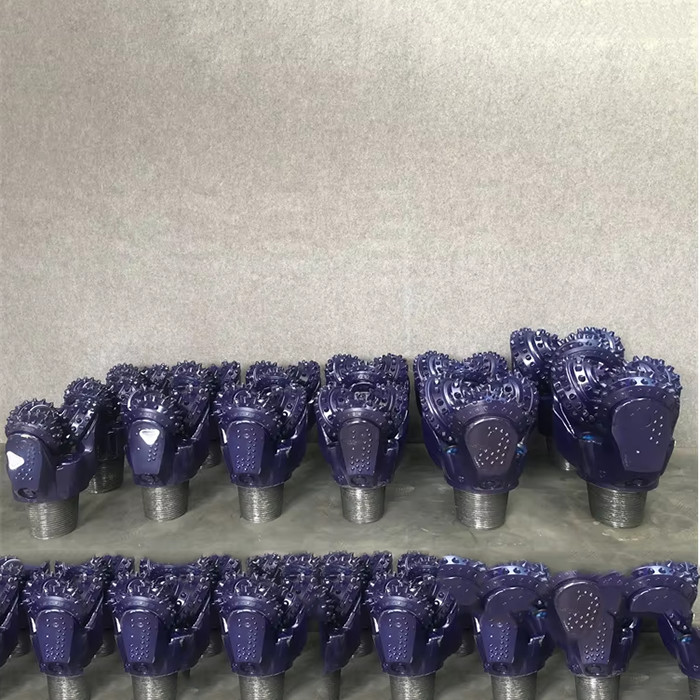

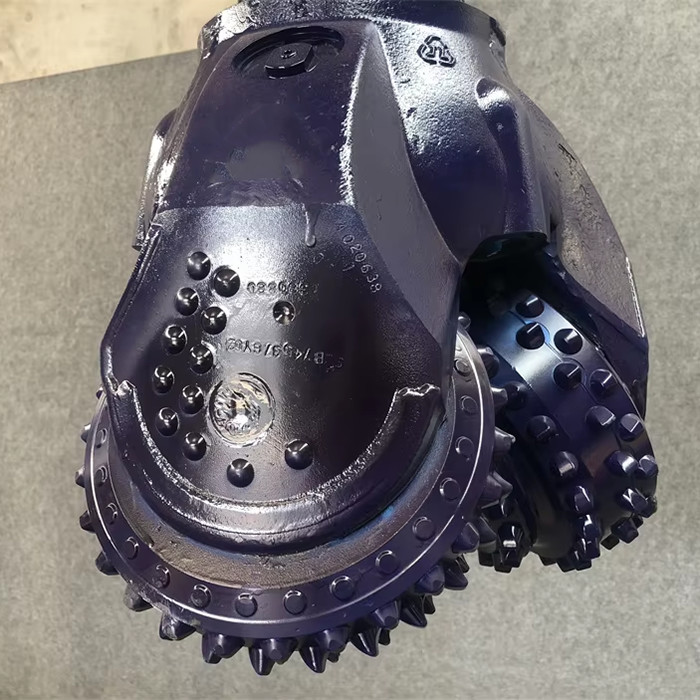

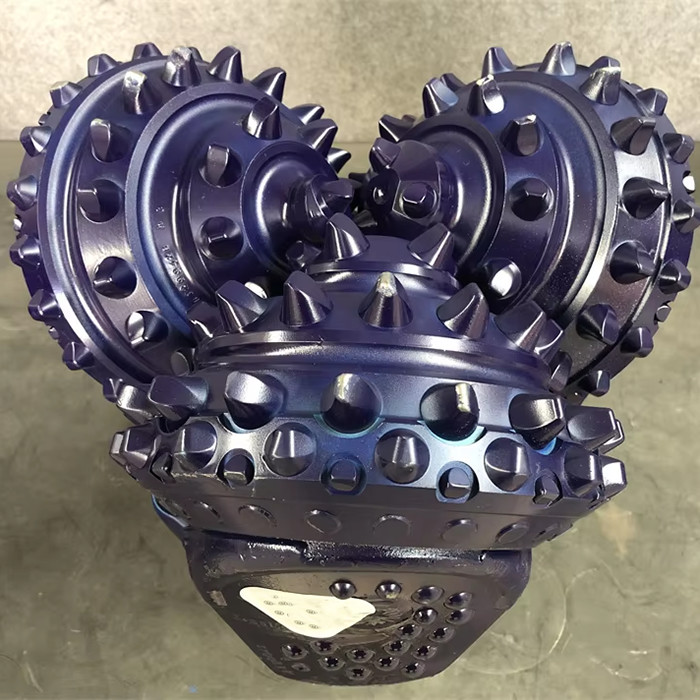

Буровая установка долото шарошечное долото

API Спецификация 12-1/4" Трайконовый долото

1. Описания:

Трайконовые долота со стальными зубьями (или фрезерованными зубьями) обладают разнообразными характеристиками, которые подходят для широкого спектра условий в забое, встречающихся в различных геологических формациях.

Уникальная конструкция трайконовых долот с фрезерованными зубьями специально разработана для применения в мягких горных породах. Их отличительные стальные зубья эффективно справляются с более мягкими материалами, обеспечивая оптимальную производительность в таких условиях. Эти трайконовые долота имеют стратегически расположенные зубья с достаточным расстоянием между ними, что эффективно предотвращает засорение и накопление материала во время процесса резки. Такая конструкция не только повышает эффективность резки, но и продлевает срок службы долота, снижая риск засорения.

Кроме того, конструкция фрезерованных зубьев этих трайконовых долот обеспечивает превосходную долговечность и устойчивость, позволяя им выдерживать абразивный характер мягких формаций, сохраняя при этом стабильный уровень производительности. Прочная конструкция стальных зубьев обеспечивает высокую износостойкость, что делает их хорошо подходящими для длительных операций бурения в сложных геологических условиях.

2. Спецификация:

3. Профиль долота

4 . Типы подшипников

Существует в основном три типа конструкций подшипников, используемых в трайконовых буровых долотах:

• СТАНДАРТНОЕ ОТКРЫТОЕ ДОЛОТО С РОЛИКОВЫМИ ПОДШИПНИКАМИ:

На этих долотах конусы вращаются свободно. Этот тип долота имеет передний ряд шарикоподшипников и задний ряд роликоподшипников.

• ДОЛОТА С ГЕРМЕТИЧНЫМИ РОЛИКОВЫМИ ПОДШИПНИКАМИ

Эти долота имеют уплотнение O-образным кольцом с резервуаром для смазки для охлаждения подшипников. Уплотнения действуют как барьер против грязи и выбуренной породы для защиты подшипников.

• ДОЛОТА С ЖУРНАЛЬНЫМИ ПОДШИПНИКАМИ

Эти долота охлаждаются исключительно маслом/смазкой с носовыми подшипниками, уплотнением O-образным кольцом и дорожкой для максимальной производительности.

5. Вопрос:

На что следует обратить внимание при выборе трайконового бурового долота?

• Паспорт кода IADC
• Варианты TCI и стальных зубьев
• Дополнительные вставки из карбида вольфрама на задних рядах
• Покрытие из карбида вольфрама на корпусах конусов
• Вставки из карбида вольфрама с алмазным покрытием на калибровочной поверхности конусов
• Вставки из карбида вольфрама на хвостовике ножек
• Дополнительное центральное сопло для очистки конусов

Особенность трайконовых долот в том, что они поставляются с собственным паспортом, как показано ниже:

• Спецификация конусов
• Клеймо качества, подписанное лицом, изготовившим и проверившим долото:
• Рекомендуемые параметры бурения для достижения наилучшей производительности долота:
• Вес долота
• Скорость вращения
• Объем промывки

Какой тип трайконового долота следует выбрать?

Это зависит от геологии, в которой вы бурите, и диаметров буримой скважины. Международная ассоциация буровых подрядчиков (IADC) разработала простую пошаговую систему для выбора правильного трайконового долота для вашей геологии с дополнительными функциями, такими как защита долота для увеличения срока службы.
