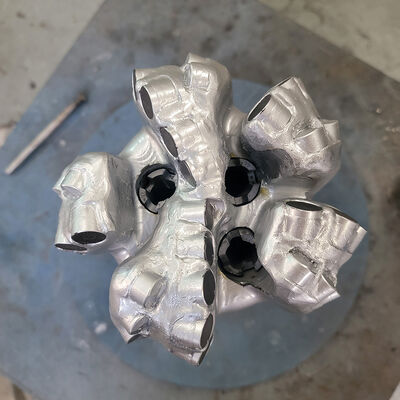

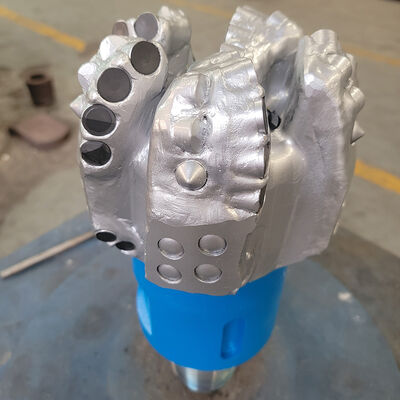

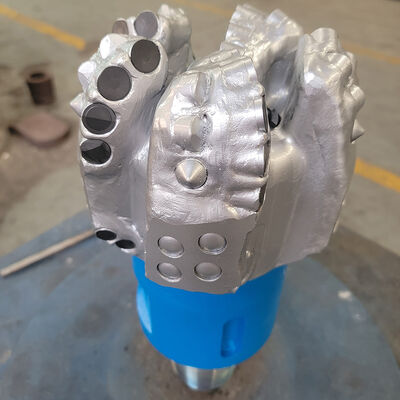

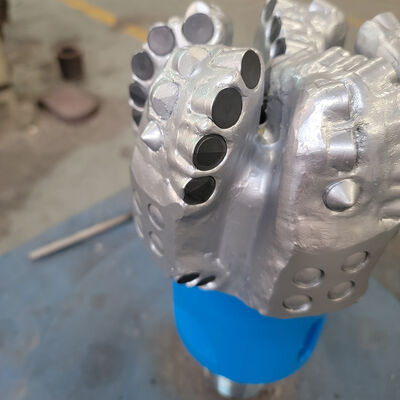

Нефтяная скважина 6-1/2-дюймовое алмазное фиксированное сверло PDC бурового инструмента

Буровая долото с алмазным фиксированным резцом PDC диаметром 6-1/2 дюйма для бурового инструмента

1. Описание:

Буровое долото PDC является высокопроизводительным буровым инструментом для бурения в скважине. Буровое долото PDC следует использовать в однородных горных породах, чтобы получить наилучшую производительность.

Существуют различные модели буровых долот, но при выборе бурового долота PDC следует обратить внимание на ключевые факторы выбора бурового долота PDC:

1. Плотность и размер режущих зубьев: Соответствуют твердости породы. Высокая плотность для долговечности, низкая для скорости; крупные зубья для мягких пород, мелкие для твердых.

2. Профиль долота: Плоский для вертикального бурения, конический для направленного, ступенчатый для чередующихся пород.

3. Тип лопасти: Прямая для твердых пород, спиральная для мягких и средних, смешанная для сложных условий.

2. Спецификация:

Буровые долота PDC, такие как S516 или M516, имеют 6-лопастной стальной или матричный корпус и основной резец размером 16 мм. Код IADC указывает, подходит ли долото для твердых, мягких или специфических профилей пород, предоставляя дополнительную информацию. Таким образом, IADC S323 имеет различное значение для бурового долота PDC для мягких или твердых пород, размера и профиля резца.





3. Профиль бурового долота PDC

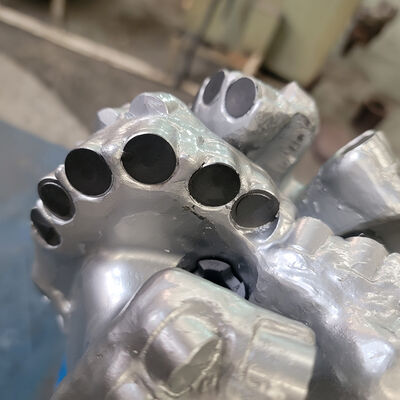

4.Алмазные резцы бурового долота PDC


В основе бурового долота лежат поликристаллические алмазные композитные (PDC) резцы, которые непосредственно контактируют с породой, используя в основном сдвиговое воздействие для ее разрушения. В суровых условиях скважины резцы PDC подвергаются частым циклам нагрева и охлаждения, что создает значительные трудности.
Резцы PDC с улучшенной термической стабильностью и сниженной термической деградацией, как правило, работают лучше, что приводит к более высоким скоростям проникновения (ROP) и улучшенной износостойкости. Поэтому оптимизация этих резцов имеет решающее значение для максимальной эффективности.

5. Сопла бурового долота PDC


Сопла бурового долота PDC помогают очищать зону резания и охлаждать поликристаллические алмазные композитные (PDC) резцы.
Эффективное расположение этих сопел, а также угол их установки играют решающую роль в эффективности работы бурового долота.
Жидкостные каналы также дополняют расположение сопел для улучшения очистки выбуренной породы.




6. Буровые долота PDC со стальным корпусом


Стальной корпус бурового долота PDC противоположен корпусу из матрицы. Он способен выдерживать высокие ударные нагрузки, но является более мягким и не имеет защитных функций. Прочность и пластичность стали придают корпусам стальных долот высокую ударную вязкость.
Стальные корпуса значительно прочнее корпусов из матрицы.
Преимуществом стальных долот является то, что их можно легко восстанавливать несколько раз, поскольку изношенные или поврежденные резцы можно относительно легко заменить. Это является особым преимуществом для операторов в условиях низкозатратного бурения.

Материал и соответствие стандартам




Материалом стального корпуса бурового долота PDC является легированная конструкционная сталь AISI 4145H.

Легированная конструкционная сталь AISI 4145H: Это сталь, специально используемая для буровых инструментов для нефтяных скважин, особенно для изготовления тяжелых бурильных труб. Сталь AISI 4145H обладает хорошей износостойкостью и прочностью, может выдерживать условия высокого давления и высокой температуры и подходит для глубоких и сверхглубоких буровых работ.

Состав материала:
